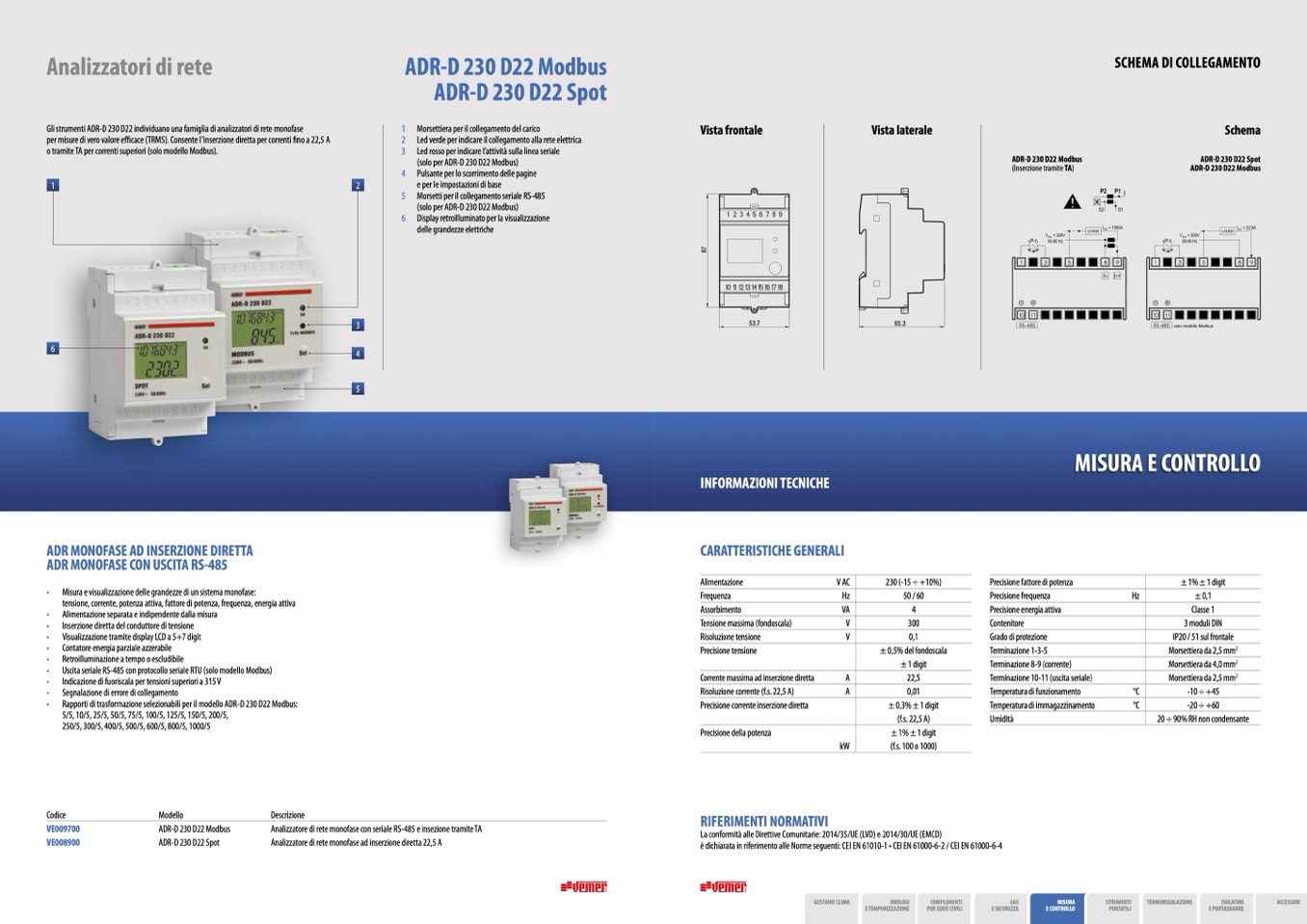

Analizzatori di rete

Gli strumenti ADR-D 230 D22 individuano una famiglia di analizzatori di rete monofase

per misure di vero valore efficace (TRMS). Consente l’inserzione diretta per correnti fino a 22,5 A

o tramite TA per correnti superiori (solo modello Modbus).

1

ADR-D 230 D22 Modbus

ADR-D 230 D22 Spot

1 Morsettiera per il collegamento del carico

2 Led verde per indicare il collegamento alla rete elettrica

3 Led rosso per indicare l’attività sulla linea seriale

(solo per ADR-D 230 D22 Modbus)

4 Pulsante per lo scorrimento delle pagine

e per le impostazioni di base

5 Morsetti per il collegamento seriale RS-485

(solo per ADR-D 230 D22 Modbus)

6 Display retroilluminato per la visualizzazione

delle grandezze elettriche

Vista frontale

Vista laterale

SCHEMA DI COLLEGAMENTO

Schema

ADR-D 230 D22 Spot

ADR-D 230 D22 Modbus

2

ADR-D 230 D22 Modbus

(Inserzione tramite TA)

6

3

4

5

53.7

solo modello Modbus

65.3

MISURA E CONTROLLO

ADR MONOFASE AD INSERZIONE DIRETTA

ADR MONOFASE CON USCITA RS-485

• Misura e visualizzazione delle grandezze di un sistema monofase:

tensione, corrente, potenza attiva, fattore di potenza, frequenza, energia attiva

• Alimentazione separata e indipendente dalla misura

• Inserzione diretta del conduttore di tensione

• Visualizzazione tramite display LCD a 5+7 digit

• Contatore energia parziale azzerabile

• Retroilluminazione a tempo o escludibile

• Uscita seriale RS-485 con protocollo seriale RTU (solo modello Modbus)

• Indicazione di fuoriscala per tensioni superiori a 315 V

• Segnalazione di errore di collegamento

• Rapporti di trasformazione selezionabili per il modello ADR-D 230 D22 Modbus:

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Assorbimento

VA

230 (-15 ÷ +10%)

50 / 60

4

300

0,1

± 0,5% del fondoscala

± 1 digit

22,5

0,01

± 0,3% ± 1 digit

(f.s. 22,5 A)

± 1% ± 1 digit

(f.s. 100 o 1000)

Precisione fattore di potenza

Precisione frequenza

Precisione energia attiva

Contenitore

Grado di protezione

Terminazione 1-3-5

Terminazione 8-9 (corrente)

Terminazione 10-11 (uscita seriale)

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

Hz

°C

°C

± 1% ± 1 digit

± 0,1

Classe 1

3 moduli DIN

IP20 / 51 sul frontale

Morsettiera da 2,5 mm

2

Morsettiera da 4,0 mm

2

Morsettiera da 2,5 mm

2

-10 ÷ +45

-20 ÷ +60

20 ÷ 90% RH non condensante

5/5, 10/5, 25/5, 50/5, 75/5, 100/5, 125/5, 150/5, 200/5,

250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5

Tensione massima (fondoscala)

Risoluzione tensione

Precisione tensione

Corrente massima ad inserzione diretta

Risoluzione corrente (f.s. 22,5 A)

Precisione corrente inserzione diretta

Precisione della potenza

RIFERIMENTI NORMATIVI

V

V

A

A

kW

Codice

VE009700

VE008900

Modello

ADR-D 230 D22 Modbus

ADR-D 230 D22 Spot

Descrizione

Analizzatore di rete monofase con seriale RS-485 e insezione tramite TA

Analizzatore di rete monofase ad inserzione diretta 22,5 A

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
