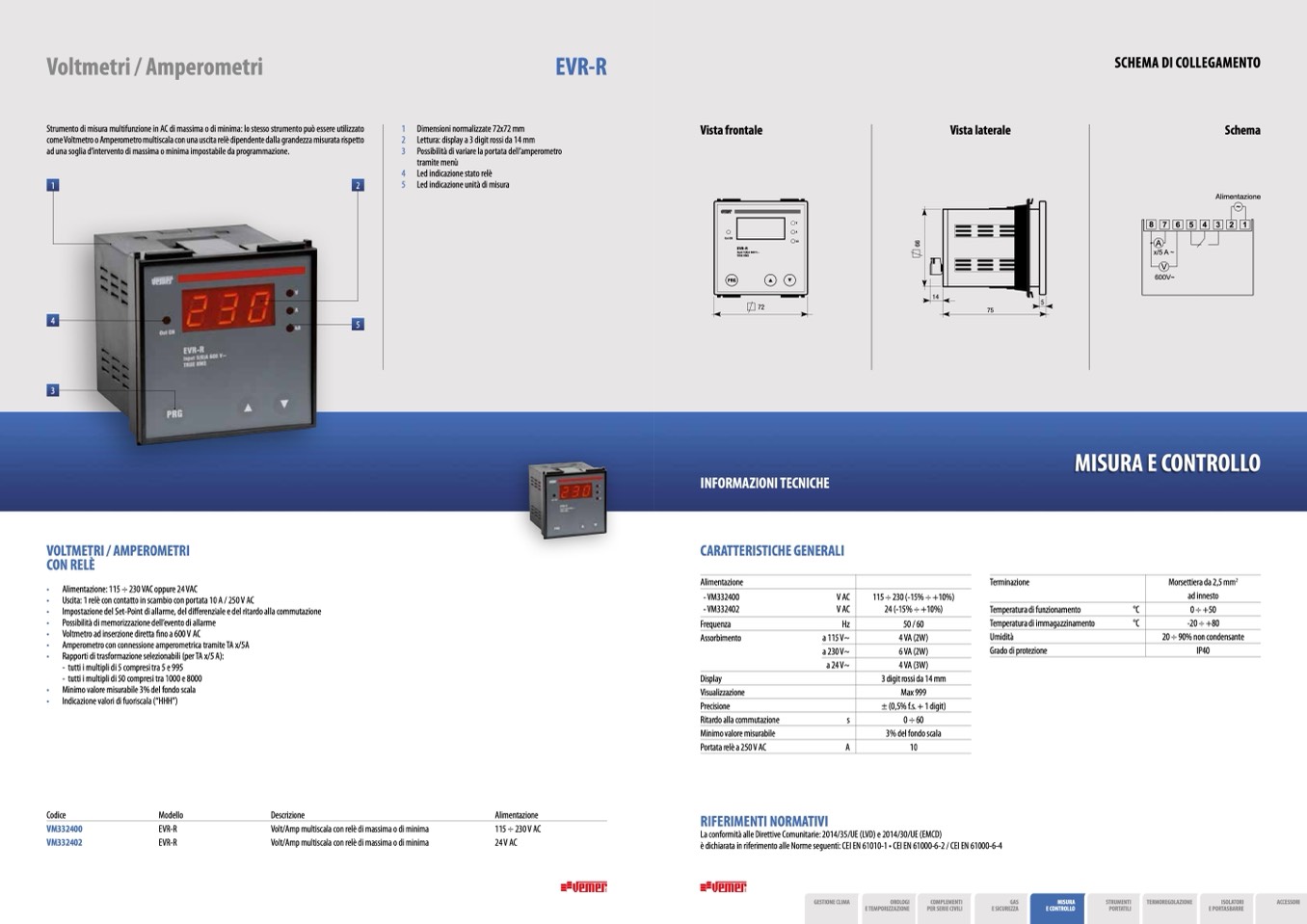

Voltmetri / Amperometri

EVR-R

SCHEMA DI COLLEGAMENTO

Strumento di misura multifunzione in AC di massima o di minima: lo stesso strumento può essere utilizzato

come Voltmetro o Amperometro multiscala con una uscita relè dipendente dalla grandezza misurata rispetto

ad una soglia d’intervento di massima o minima impostabile da programmazione.

1 Dimensioni normalizzate 72x72 mm

2 Lettura: display a 3 digit rossi da 14 mm

3 Possibilità di variare la portata dell’amperometro

tramite menù

4 Led indicazione stato relè

5 Led indicazione unità di misura

Vista frontale

Vista laterale

Schema

Alimentazione

~

87654321

2

5

5

A

x/5A~

V

600V~

14

72

75

4

3

1

MISURA E CONTROLLO

VOLTMETRI / AMPEROMETRI

CON RELÈ

• Alimentazione: 115 ÷ 230 VAC oppure 24 VAC

• Uscita: 1 relè con contatto in scambio con portata 10 A / 250 V AC

• Impostazione del Set-Point di allarme, del differenziale e del ritardo alla commutazione

• Possibilità di memorizzazione dell’evento di allarme

• Voltmetro ad inserzione diretta fino a 600 V AC

• Amperometro con connessione amperometrica tramite TA x/5A

• Rapporti di trasformazione selezionabili (per TA x/5 A):

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Codice

VM332400

VM332402

Modello

EVR-R

EVR-R

Descrizione

Volt/Amp multiscala con relè di massima o di minima

Volt/Amp multiscala con relè di massima o di minima

Alimentazione

115 ÷ 230 V AC

24 V AC

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4

Alimentazione

- VM332400

- VM332402

V AC

V AC

115 ÷ 230 (-15% ÷ +10%)

24 (-15% ÷ +10%)

50 / 60

4 VA (2W)

6 VA (2W)

4 VA (3W)

3 digit rossi da 14 mm

Max 999

± (0,5% f.s. + 1 digit)

0 ÷ 60

3% del fondo scala

10

Terminazione

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

Grado di protezione

°C

Morsettiera da 2,5 mm

2

ad innesto

0 ÷ +50

Frequenza

Hz

°C

-20 ÷ +80

20 ÷ 90% non condensante

IP40

- tutti i multipli di 5 compresi tra 5 e 995

- tutti i multipli di 50 compresi tra 1000 e 8000

• Minimo valore misurabile 3% del fondo scala

• Indicazione valori di fuoriscala (“HHH”)

Assorbimento

Display

Visualizzazione

Precisione

Ritardo alla commutazione

Minimo valore misurabile

Portata relè a 250 V AC

RIFERIMENTI NORMATIVI

a 115 V~

a 230 V~

a 24 V~

s

A
