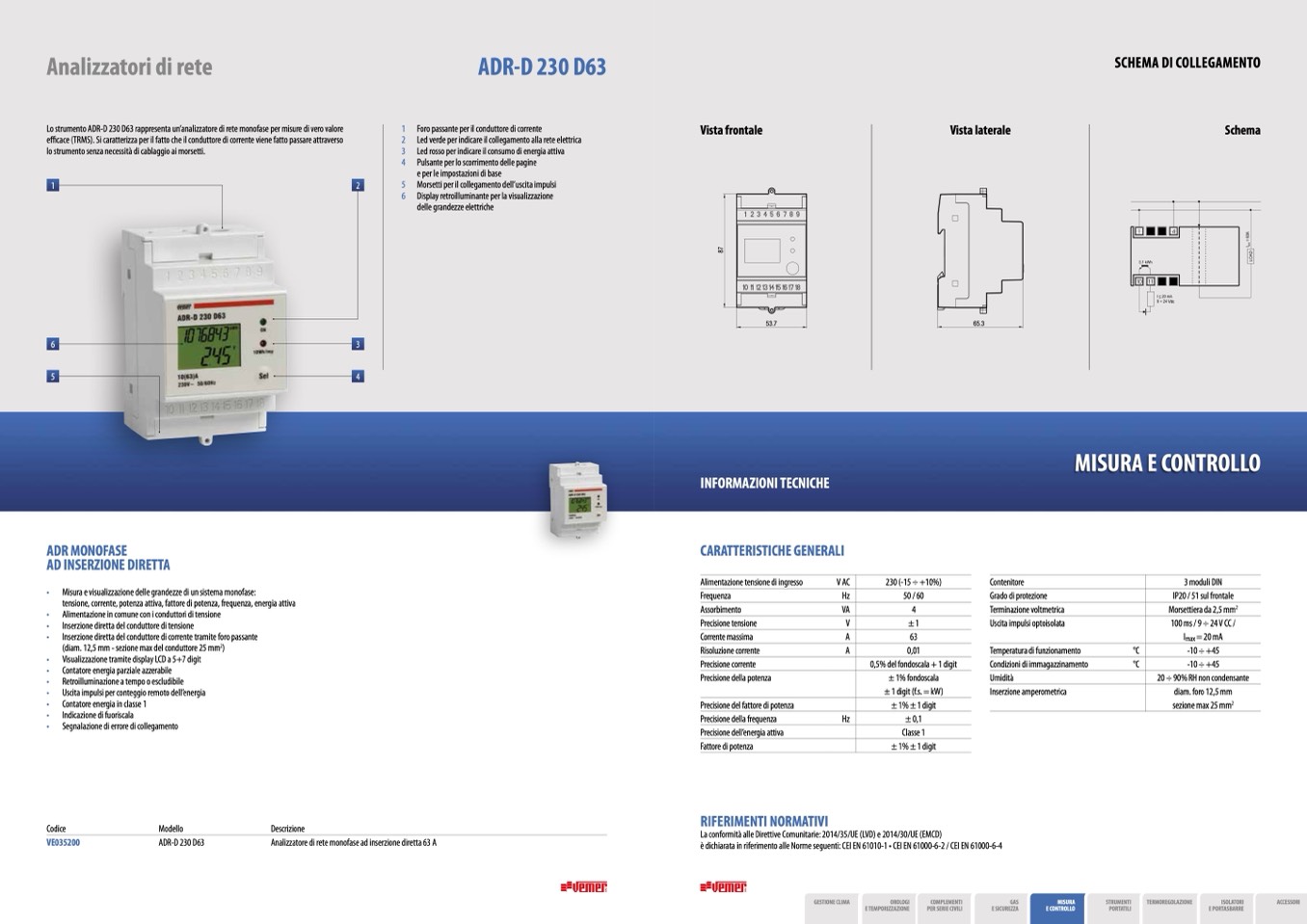

Analizzatori di rete
ADR-D 230 D63
SCHEMA DI COLLEGAMENTO
Lo strumento ADR-D 230 D63 rappresenta un’analizzatore di rete monofase per misure di vero valore
efficace (TRMS). Si caratterizza per il fatto che il conduttore di corrente viene fatto passare attraverso
lo strumento senza necessità di cablaggio ai morsetti.
1
1 Foro passante per il conduttore di corrente
2 Led verde per indicare il collegamento alla rete elettrica
3 Led rosso per indicare il consumo di energia attiva
4 Pulsante per lo scorrimento delle pagine
e per le impostazioni di base
5 Morsetti per il collegamento dell’uscita impulsi
6 Display retroilluminante per la visualizzazione
delle grandezze elettriche
Vista frontale
Vista laterale
Schema
Vdc
6
3
5
4
53.7
65.3
2
MISURA E CONTROLLO
ADR MONOFASE
AD INSERZIONE DIRETTA
• Misura e visualizzazione delle grandezze di un sistema monofase:
tensione, corrente, potenza attiva, fattore di potenza, frequenza, energia attiva
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione tensione di ingresso
V AC
Frequenza
Hz
Assorbimento
VA
230 (-15 ÷ +10%)
50 / 60
4
±1
63
0,01
0,5% del fondoscala + 1 digit
± 1% fondoscala
± 1 digit (f.s. = kW)
± 1% ± 1 digit
± 0,1
Classe 1
± 1% ± 1 digit
Contenitore
Grado di protezione
Terminazione voltmetrica
Uscita impulsi optoisolata
Temperatura di funzionamento
Condizioni di immagazzinamento
Umidità
Inserzione amperometrica
3 moduli DIN
IP20 / 51 sul frontale
Morsettiera da 2,5 mm
2
100 ms / 9 ÷ 24 V CC /
Imax = 20 mA
-10 ÷ +45
-10 ÷ +45
20 ÷ 90% RH non condensante
diam. foro 12,5 mm
sezione max 25 mm
2
• Alimentazione in comune con i conduttori di tensione
• Inserzione diretta del conduttore di tensione
• Inserzione diretta del conduttore di corrente tramite foro passante
(diam. 12,5 mm - sezione max del conduttore 25 mm
2
)
• Visualizzazione tramite display LCD a 5+7 digit
• Contatore energia parziale azzerabile
• Retroilluminazione a tempo o escludibile
• Uscita impulsi per conteggio remoto dell’energia
• Contatore energia in classe 1
• Indicazione di fuoriscala
• Segnalazione di errore di collegamento
Precisione tensione
Corrente massima
Risoluzione corrente
Precisione corrente
Precisione della potenza
Precisione del fattore di potenza
Precisione della frequenza
Precisione dell’energia attiva
Fattore di potenza
RIFERIMENTI NORMATIVI
V
A
A
Hz
°C
°C
Codice
VE035200
Modello
ADR-D 230 D63
Descrizione
Analizzatore di rete monofase ad inserzione diretta 63 A
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
