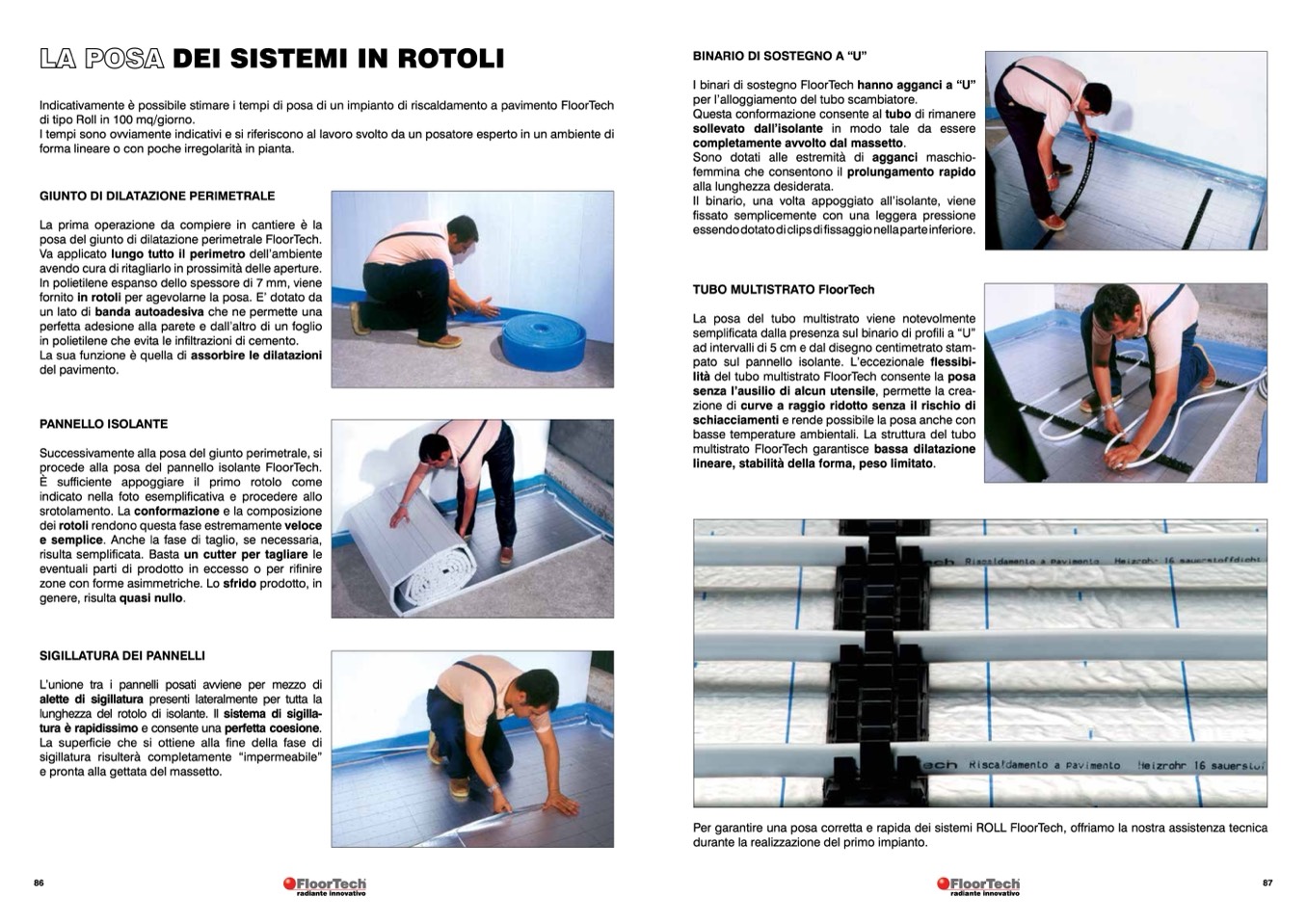

DEI SISTEMI IN ROTOLI
Indicativamente è possibile stimare i tempi di posa di un impianto di riscaldamento a pavimento FloorTech
di tipo Roll in 100 mq/giorno.
I tempi sono ovviamente indicativi e si riferiscono al lavoro svolto da un posatore esperto in un ambiente di
forma lineare o con poche irregolarità in pianta.
GIUNTO DI DILATAZIONE PERIMETRALE
La prima operazione da compiere in cantiere è la
posa del giunto di dilatazione perimetrale FloorTech.
Va applicato lungo tutto il perimetro dell’ambiente
avendo cura di ritagliarlo in prossimità delle aperture.
In polietilene espanso dello spessore di 7 mm, viene
fornito in rotoli per agevolarne la posa. E’ dotato da
un lato di banda autoadesiva che ne permette una
perfetta adesione alla parete e dall’altro di un foglio
in polietilene che evita le infiltrazioni di cemento.
La sua funzione è quella di assorbire le dilatazioni
del pavimento.
PANNELLO ISOLANTE
Successivamente alla posa del giunto perimetrale, si
procede alla posa del pannello isolante FloorTech.
è sufficiente appoggiare il primo rotolo come
indicato nella foto esemplificativa e procedere allo
srotolamento. La conformazione e la composizione
dei rotoli rendono questa fase estremamente veloce
e semplice. Anche la fase di taglio, se necessaria,
risulta semplificata. Basta un cutter per tagliare le
eventuali parti di prodotto in eccesso o per rifinire
zone con forme asimmetriche. Lo sfrido prodotto, in
genere, risulta quasi nullo.
SIGILLATURA DEI PANNELLI
L’unione tra i pannelli posati avviene per mezzo di
alette di sigillatura presenti lateralmente per tutta la
lunghezza del rotolo di isolante. Il sistema di sigilla-
tura è rapidissimo e consente una perfetta coesione.
La superficie che si ottiene alla fine della fase di
sigillatura risulterà completamente “impermeabile”
e pronta alla gettata del massetto.
BINARIO DI SOSTEGNO A “U”
86
87
I binari di sostegno FloorTech hanno agganci a “U”
per l’alloggiamento del tubo scambiatore.
Questa conformazione consente al tubo di rimanere
sollevato dall’isolante in modo tale da essere
completamente avvolto dal massetto.
Sono dotati alle estremità di agganci maschio-
femmina che consentono il prolungamento rapido
alla lunghezza desiderata.
Il binario, una volta appoggiato all’isolante, viene
fissato semplicemente con una leggera pressione
essendo dotato di clips di fissaggio nella parte inferiore.
TUBO MULTISTRATO FloorTech
La posa del tubo multistrato viene notevolmente
semplificata dalla presenza sul binario di profili a “U”
ad intervalli di 5 cm e dal disegno centimetrato stam-
pato sul pannello isolante. L’eccezionale flessibi-
lità del tubo multistrato FloorTech consente la posa
senza l’ausilio di alcun utensile, permette la crea-
zione di curve a raggio ridotto senza il rischio di
schiacciamenti e rende possibile la posa anche con
basse temperature ambientali. La struttura del tubo
multistrato FloorTech garantisce bassa dilatazione
lineare, stabilità della forma, peso limitato.
Per garantire una posa corretta e rapida dei sistemi ROLL FloorTech, offriamo la nostra assistenza tecnica
durante la realizzazione del primo impianto.
