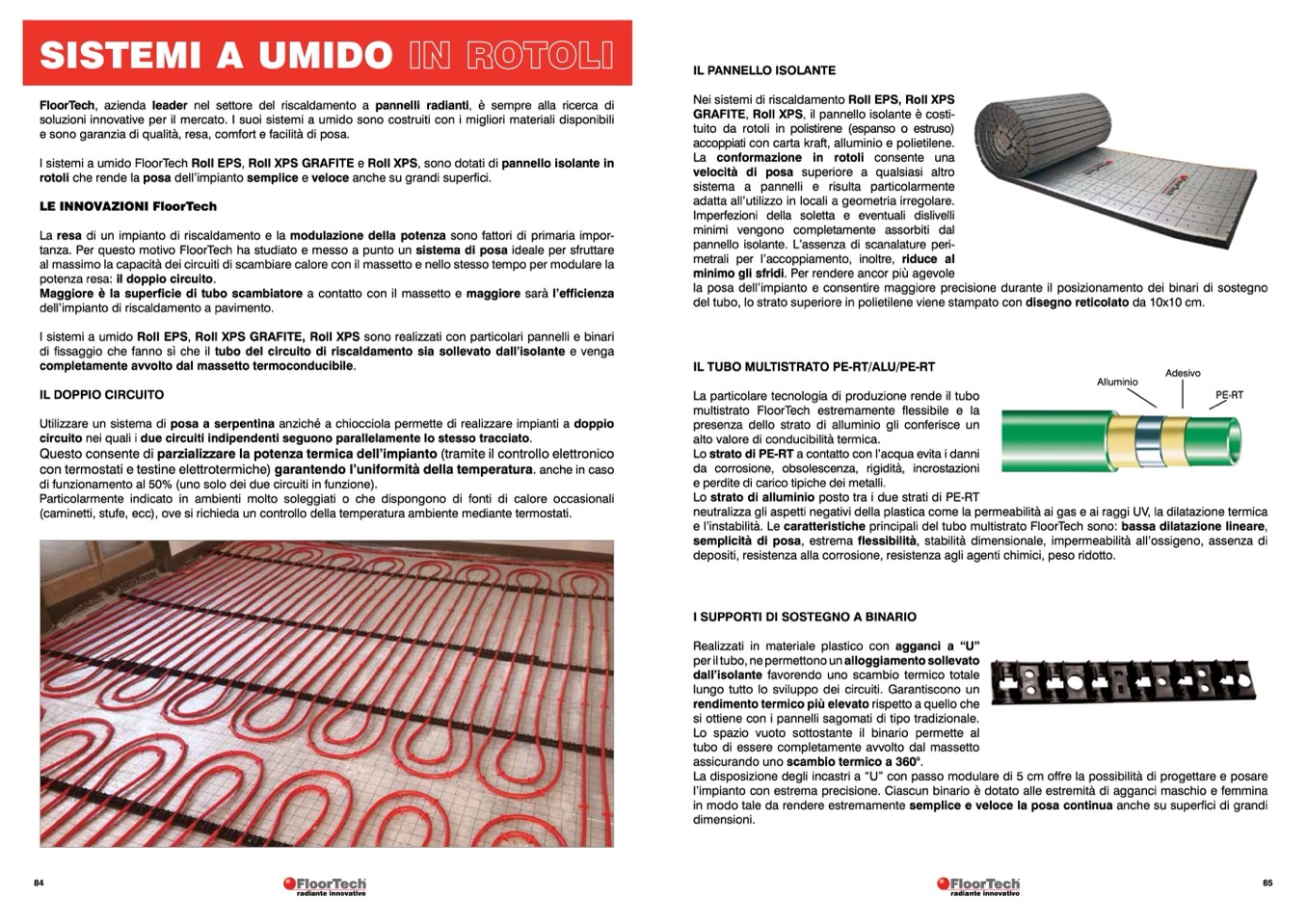

SISTEMI A UMIDO
FloorTech, azienda leader nel settore del riscaldamento a pannelli radianti, è sempre alla ricerca di
soluzioni innovative per il mercato. I suoi sistemi a umido sono costruiti con i migliori materiali disponibili
e sono garanzia di qualità, resa, comfort e facilità di posa.
I sistemi a umido FloorTech Roll EPS, Roll XPS GRAFITE e Roll XPS, sono dotati di pannello isolante in
rotoli che rende la posa dell’impianto semplice e veloce anche su grandi superfici.
LE INNOVAZIONI FloorTech
La resa di un impianto di riscaldamento e la modulazione della potenza sono fattori di primaria impor-
tanza. Per questo motivo FloorTech ha studiato e messo a punto un sistema di posa ideale per sfruttare
al massimo la capacità dei circuiti di scambiare calore con il massetto e nello stesso tempo per modulare la
potenza resa: il doppio circuito.
Maggiore è la superficie di tubo scambiatore a contatto con il massetto e maggiore sarà l’efficienza
dell’impianto di riscaldamento a pavimento.
I sistemi a umido Roll EPS, Roll XPS GRAFITE, Roll XPS sono realizzati con particolari pannelli e binari
di fissaggio che fanno sì che il tubo del circuito di riscaldamento sia sollevato dall’isolante e venga
completamente avvolto dal massetto termoconducibile.
IL DOPPIO CIRCUITO
Utilizzare un sistema di posa a serpentina anziché a chiocciola permette di realizzare impianti a doppio
circuito nei quali i due circuiti indipendenti seguono parallelamente lo stesso tracciato.
Questo consente di parzializzare la potenza termica dell’impianto (tramite il controllo elettronico
con termostati e testine elettrotermiche) garantendo l’uniformità della temperatura. anche in caso
di funzionamento al 50% (uno solo dei due circuiti in funzione).
Particolarmente indicato in ambienti molto soleggiati o che dispongono di fonti di calore occasionali
(caminetti, stufe, ecc), ove si richieda un controllo della temperatura ambiente mediante termostati.
IL PANNELLO ISOLANTE
Nei sistemi di riscaldamento Roll EPS, Roll XPS
GRAFITE, Roll XPS, il pannello isolante è costi-
tuito da rotoli in polistirene (espanso o estruso)
accoppiati con carta kraft, alluminio e polietilene.
La conformazione in rotoli consente una
velocità di posa superiore a qualsiasi altro
sistema a pannelli e risulta particolarmente
adatta all’utilizzo in locali a geometria irregolare.
Imperfezioni della soletta e eventuali dislivelli
minimi vengono completamente assorbiti dal
pannello isolante. L’assenza di scanalature peri-
metrali per l’accoppiamento, inoltre, riduce al
minimo gli sfridi. Per rendere ancor più agevole
la posa dell’impianto e consentire maggiore precisione durante il posizionamento dei binari di sostegno
del tubo, lo strato superiore in polietilene viene stampato con disegno reticolato da 10x10 cm.
IL TUBO MULTISTRATO PE-RT/ALU/PE-RT
La particolare tecnologia di produzione rende il tubo
multistrato FloorTech estremamente flessibile e la
presenza dello strato di alluminio gli conferisce un
alto valore di conducibilità termica.
Alluminio
Adesivo
PE-RT
Lo strato di PE-RT a contatto con l’acqua evita i danni
da corrosione, obsolescenza, rigidità, incrostazioni
e perdite di carico tipiche dei metalli.
Lo strato di alluminio posto tra i due strati di PE-RT
neutralizza gli aspetti negativi della plastica come la permeabilità ai gas e ai raggi UV, la dilatazione termica
e l’instabilità. Le caratteristiche principali del tubo multistrato FloorTech sono: bassa dilatazione lineare,
semplicità di posa, estrema flessibilità, stabilità dimensionale, impermeabilità all’ossigeno, assenza di
depositi, resistenza alla corrosione, resistenza agli agenti chimici, peso ridotto.
I SUPPORTI DI SOSTEGNO A BINARIO
Realizzati in materiale plastico con agganci a “U”
per il tubo, ne permettono un alloggiamento sollevato
dall’isolante favorendo uno scambio termico totale
lungo tutto lo sviluppo dei circuiti. Garantiscono un
rendimento termico più elevato rispetto a quello che
si ottiene con i pannelli sagomati di tipo tradizionale.
Lo spazio vuoto sottostante il binario permette al
tubo di essere completamente avvolto dal massetto
assicurando uno scambio termico a 360°.
La disposizione degli incastri a “U” con passo modulare di 5 cm offre la possibilità di progettare e posare
l’impianto con estrema precisione. Ciascun binario è dotato alle estremità di agganci maschio e femmina
in modo tale da rendere estremamente semplice e veloce la posa continua anche su superfici di grandi
dimensioni.
