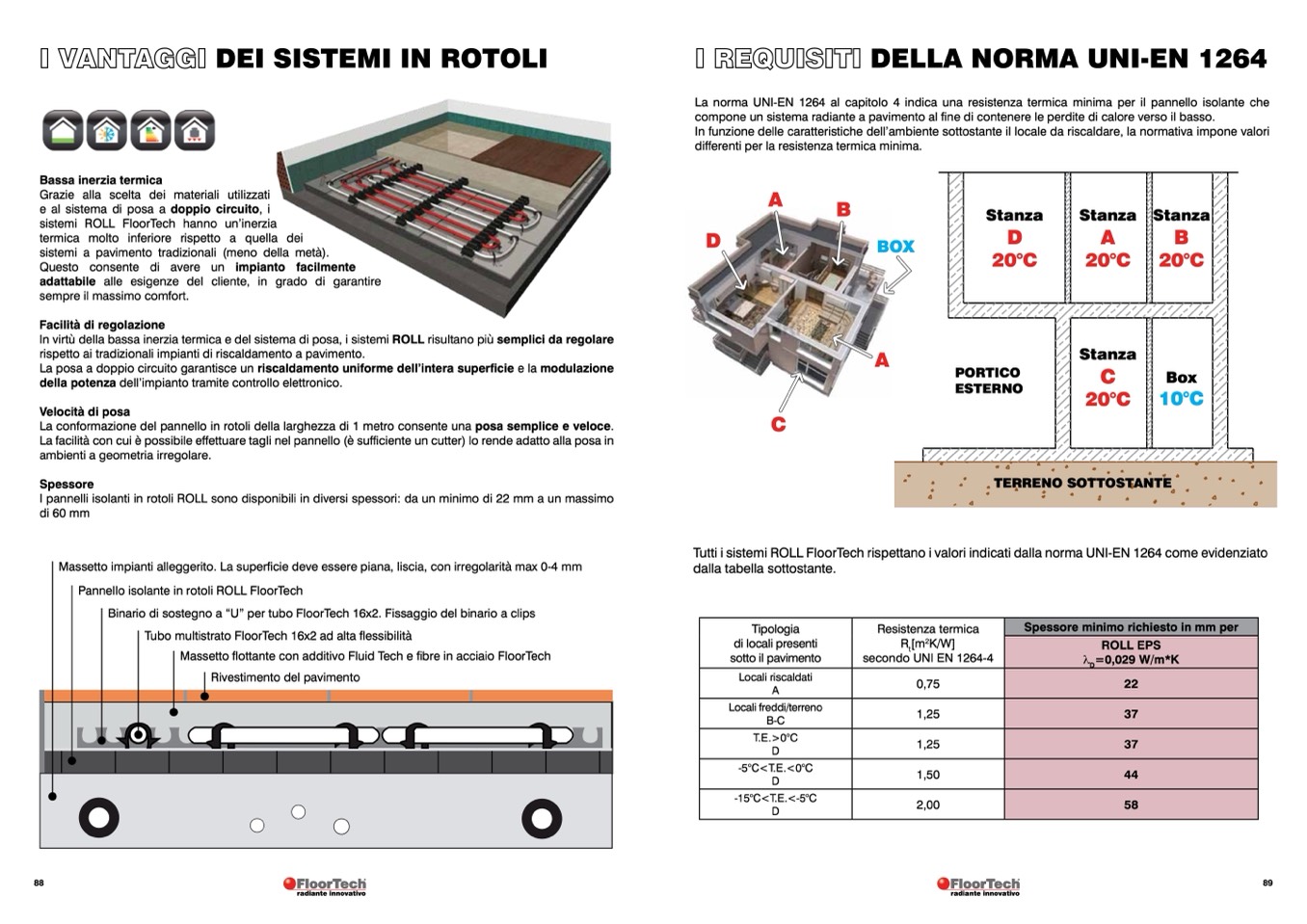

DEI SISTEMI IN ROTOLI
DELLA NORMA UNI-EN 1264
La norma UNI-EN 1264 al capitolo 4 indica una resistenza termica minima per il pannello isolante che
compone un sistema radiante a pavimento al fine di contenere le perdite di calore verso il basso.
In funzione delle caratteristiche dell’ambiente sottostante il locale da riscaldare, la normativa impone valori
differenti per la resistenza termica minima.
Bassa inerzia termica
Grazie alla scelta dei materiali utilizzati
e al sistema di posa a doppio circuito, i
sistemi ROLL FloorTech hanno un’inerzia
termica molto inferiore rispetto a quella dei
sistemi a pavimento tradizionali (meno della metà).
Questo consente di avere un impianto facilmente
adattabile alle esigenze del cliente, in grado di garantire
sempre il massimo comfort.
Facilità di regolazione
In virtù della bassa inerzia termica e del sistema di posa, i sistemi ROLL risultano più semplici da regolare
rispetto ai tradizionali impianti di riscaldamento a pavimento.
La posa a doppio circuito garantisce un riscaldamento uniforme dell’intera superficie e la modulazione
della potenza dell’impianto tramite controllo elettronico.
Velocità di posa
La conformazione del pannello in rotoli della larghezza di 1 metro consente una posa semplice e veloce.
La facilità con cui è possibile effettuare tagli nel pannello (è sufficiente un cutter) lo rende adatto alla posa in
ambienti a geometria irregolare.
Spessore
I pannelli isolanti in rotoli ROLL sono disponibili in diversi spessori: da un minimo di 22 mm a un massimo
di 60 mm
Massetto impianti alleggerito. La superficie deve essere piana, liscia, con irregolarità max 0-4 mm
Pannello isolante in rotoli ROLL FloorTech
Binario di sostegno a “U” per tubo FloorTech 16x2. Fissaggio del binario a clips
Tubo multistrato FloorTech 16x2 ad alta flessibilità
Massetto flottante con additivo Fluid Tech e fibre in acciaio FloorTech
Rivestimento del pavimento
A
D
B
BOX
A
Stanza
Stanza Stanza
radiante innovativo
radiante innovativo
C
20°C 10°C
TERRENO SOTTOSTANTE
PORTICO
ESTERNO
Tutti i sistemi ROLL FloorTech rispettano i valori indicati dalla norma UNI-EN 1264 come evidenziato
dalla tabella sottostante.
Tipologia
di locali presenti
sotto il pavimento
Locali riscaldati
A
Locali freddi/terreno
B-C
T.E.>0°C
D
-5°C<T.E.<0°C
D
-15°C<T.E.<-5°C
D
Resistenza termica
R
t
[m
2
K/W]
secondo UNI EN 1264-4
Spessore minimo richiesto in mm per
ROLL EPS
D
=0,029 W/m*K
D
A
B
20°C
20°C 20°C
Stanza
C
Box
0,75
22
1,25
37
1,25
37
1,50
44
2,00
58
