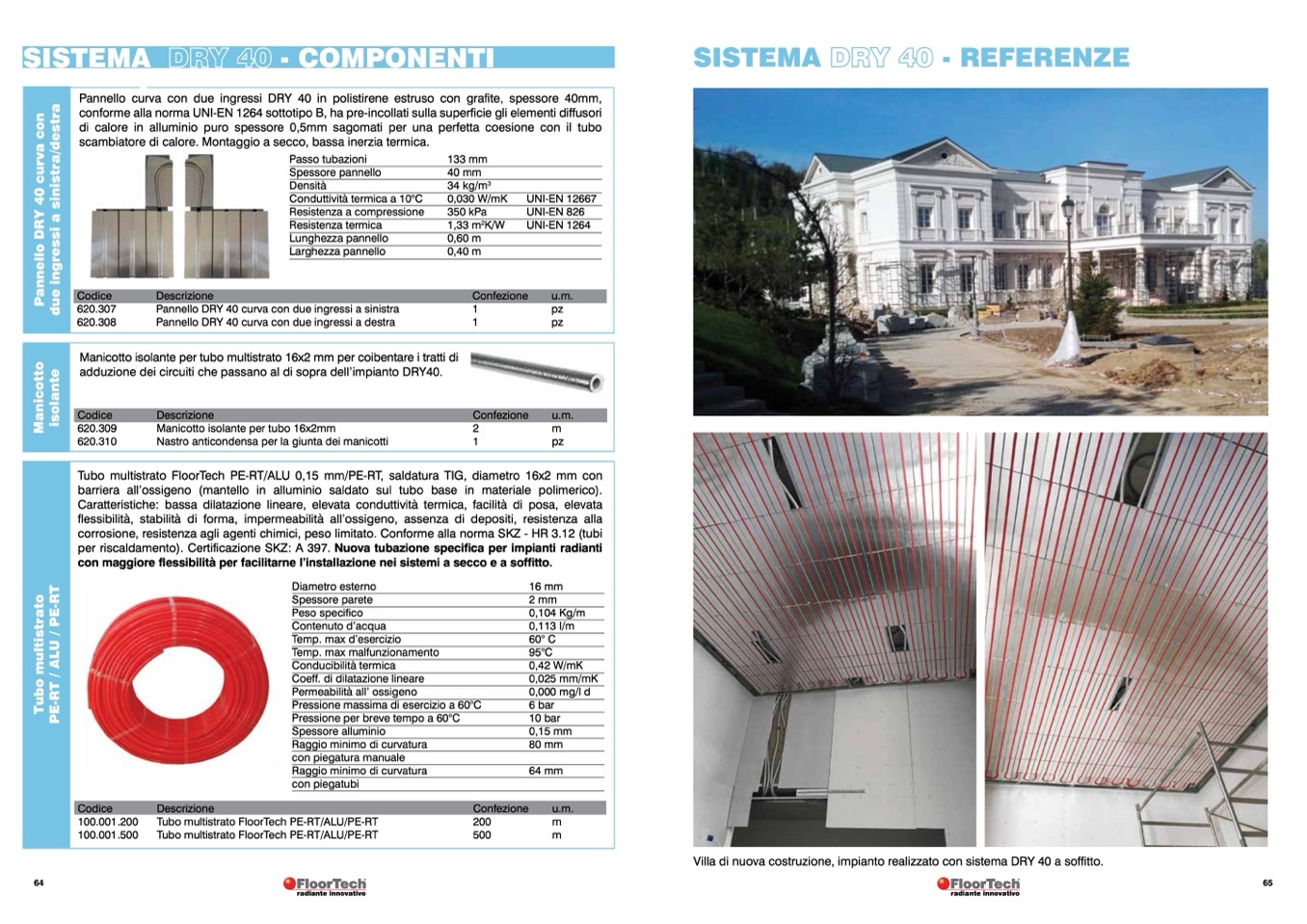

SISTEMA

- COMPONENTI

Pannello curva con due ingressi DRY 40 in polistirene estruso con grafite, spessore 40mm,

conforme alla norma UNI-EN 1264 sottotipo B, ha pre-incollati sulla superficie gli elementi diffusori

di calore in alluminio puro spessore 0,5mm sagomati per una perfetta coesione con il tubo

scambiatore di calore. Montaggio a secco, bassa inerzia termica.

SISTEMA

- REFERENZE

Codice

Descrizione

Confezione

u.m.

Passo tubazioni

Spessore pannello

Densità

Conduttività termica a 10°C

Resistenza a compressione

Resistenza termica

Lunghezza pannello

Larghezza pannello

620.307

Pannello DRY 40 curva con due ingressi a sinistra

620.308

Pannello DRY 40 curva con due ingressi a destra

Manicotto isolante per tubo multistrato 16x2 mm per coibentare i tratti di

adduzione dei circuiti che passano al di sopra dell’impianto DRY40.

620.309

Manicotto isolante per tubo 16x2mm

620.310

Nastro anticondensa per la giunta dei manicotti

133 mm

40 mm

34 kg/m

3

0,030 W/mK

350 kPa

1,33 m

2

K/W

0,60 m

0,40 m

UNI-EN 12667

UNI-EN 826

UNI-EN 1264

1

pz

1

pz

2

m

1

pz

Codice

Descrizione

Confezione

u.m.

Codice

Descrizione

Confezione

u.m.

Tubo multistrato FloorTech PE-RT/ALU 0,15 mm/PE-RT, saldatura TIG, diametro 16x2 mm con

barriera all’ossigeno (mantello in alluminio saldato sul tubo base in materiale polimerico).

Caratteristiche: bassa dilatazione lineare, elevata conduttività termica, facilità di posa, elevata

flessibilità, stabilità di forma, impermeabilità all’ossigeno, assenza di depositi, resistenza alla

corrosione, resistenza agli agenti chimici, peso limitato. Conforme alla norma SKZ - HR 3.12 (tubi

per riscaldamento). Certificazione SKZ: A 397. Nuova tubazione specifica per impianti radianti

con maggiore flessibilità per facilitarne l’installazione nei sistemi a secco e a soffitto.

100.001.200

100.001.500

Diametro esterno

Spessore parete

Peso specifico

Contenuto d’acqua

Temp. max d’esercizio

Temp. max malfunzionamento

Conducibilità termica

Coeff. di dilatazione lineare

Permeabilità all’ ossigeno

Pressione massima di esercizio a 60°C

Pressione per breve tempo a 60°C

Spessore alluminio

Raggio minimo di curvatura

con piegatura manuale

Raggio minimo di curvatura

con piegatubi

Tubo multistrato FloorTech PE-RT/ALU/PE-RT

200

Tubo multistrato FloorTech PE-RT/ALU/PE-RT

500

16 mm

2mm

0,104 Kg/m

0,113 l/m

60° C

95°C

0,42 W/mK

0,025 mm/mK

0,000 mg/l d

6 bar

10 bar

0,15 mm

80 mm

64 mm

m

m

64

65

Villa di nuova costruzione, impianto realizzato con sistema DRY 40 a soffitto.
