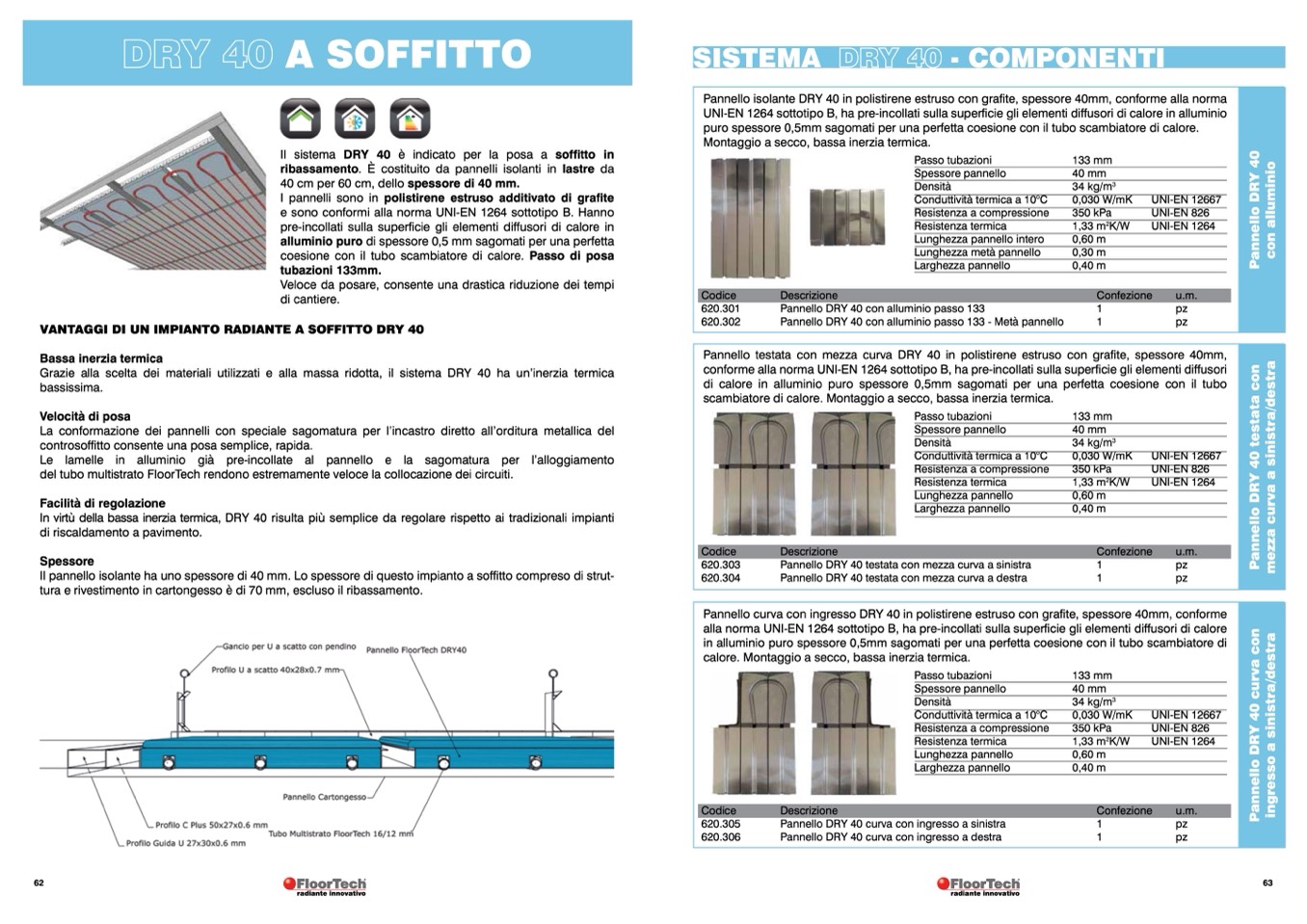

A SOFFITTO
SISTEMA
- COMPONENTI
Pannello isolante DRY 40 in polistirene estruso con grafite, spessore 40mm, conforme alla norma
UNI-EN 1264 sottotipo B, ha pre-incollati sulla superficie gli elementi diffusori di calore in alluminio
puro spessore 0,5mm sagomati per una perfetta coesione con il tubo scambiatore di calore.
Montaggio a secco, bassa inerzia termica.
Codice
Descrizione
Confezione
u.m.
Il sistema DRY 40 è indicato per la posa a soffitto in
ribassamento. è costituito da pannelli isolanti in lastre da
40 cm per 60 cm, dello spessore di 40 mm.
I pannelli sono in polistirene estruso additivato di grafite
e sono conformi alla norma UNI-EN 1264 sottotipo B. Hanno
pre-incollati sulla superficie gli elementi diffusori di calore in
alluminio puro di spessore 0,5 mm sagomati per una perfetta
coesione con il tubo scambiatore di calore. Passo di posa
tubazioni 133mm.
Veloce da posare, consente una drastica riduzione dei tempi
di cantiere.
VANTAGGI DI UN IMPIANTO RADIANTE A SOFFITTO DRY 40
Bassa inerzia termica
Grazie alla scelta dei materiali utilizzati e alla massa ridotta, il sistema DRY 40 ha un’inerzia termica
bassissima.
Velocità di posa
La conformazione dei pannelli con speciale sagomatura per l’incastro diretto all’orditura metallica del
controsoffitto consente una posa semplice, rapida.
Le lamelle in alluminio già pre-incollate al pannello e la sagomatura per l’alloggiamento
del tubo multistrato FloorTech rendono estremamente veloce la collocazione dei circuiti.
Facilità di regolazione
In virtù della bassa inerzia termica, DRY 40 risulta più semplice da regolare rispetto ai tradizionali impianti
di riscaldamento a pavimento.
Spessore
Il pannello isolante ha uno spessore di 40 mm. Lo spessore di questo impianto a soffitto compreso di strut-
tura e rivestimento in cartongesso è di 70 mm, escluso il ribassamento.
Passo tubazioni
Spessore pannello
Densità
Conduttività termica a 10°C
Resistenza a compressione
Resistenza termica
Lunghezza pannello intero
Lunghezza metà pannello
Larghezza pannello
620.301
Pannello DRY 40 con alluminio passo 133
620.302
Pannello DRY 40 con alluminio passo 133 - Metà pannello
133 mm
40 mm
34 kg/m
3
0,030 W/mK
350 kPa
1,33 m
2
K/W
UNI-EN 1264
0,60 m
0,30 m
0,40 m
1
pz
1
pz
UNI-EN 12667
UNI-EN 826
Codice
Descrizione
Confezione
u.m.
Pannello testata con mezza curva DRY 40 in polistirene estruso con grafite, spessore 40mm,
conforme alla norma UNI-EN 1264 sottotipo B, ha pre-incollati sulla superficie gli elementi diffusori
di calore in alluminio puro spessore 0,5mm sagomati per una perfetta coesione con il tubo
scambiatore di calore. Montaggio a secco, bassa inerzia termica.
Passo tubazioni
Spessore pannello
Densità
Conduttività termica a 10°C
Resistenza a compressione
Resistenza termica
Lunghezza pannello
Larghezza pannello
620.303
Pannello DRY 40 testata con mezza curva a sinistra
620.304
Pannello DRY 40 testata con mezza curva a destra
133 mm
40 mm
34 kg/m
3
0,030 W/mK
350 kPa
1,33 m
2
K/W
UNI-EN 1264
0,60 m
0,40 m
1
pz
1
pz
UNI-EN 12667
UNI-EN 826
Codice
Descrizione
Confezione
u.m.
Pannello curva con ingresso DRY 40 in polistirene estruso con grafite, spessore 40mm, conforme
alla norma UNI-EN 1264 sottotipo B, ha pre-incollati sulla superficie gli elementi diffusori di calore
in alluminio puro spessore 0,5mm sagomati per una perfetta coesione con il tubo scambiatore di
calore. Montaggio a secco, bassa inerzia termica.
Passo tubazioni
Spessore pannello
Densità
Conduttività termica a 10°C
Resistenza a compressione
Resistenza termica
Lunghezza pannello
Larghezza pannello
Pannello DRY 40 curva con ingresso a sinistra
Pannello DRY 40 curva con ingresso a destra
133 mm
40 mm
34 kg/m
3
0,030 W/mK
350 kPa
1,33 m
2
K/W
UNI-EN 1264
0,60 m
0,40 m
1
pz
1
pz
UNI-EN 12667
UNI-EN 826
