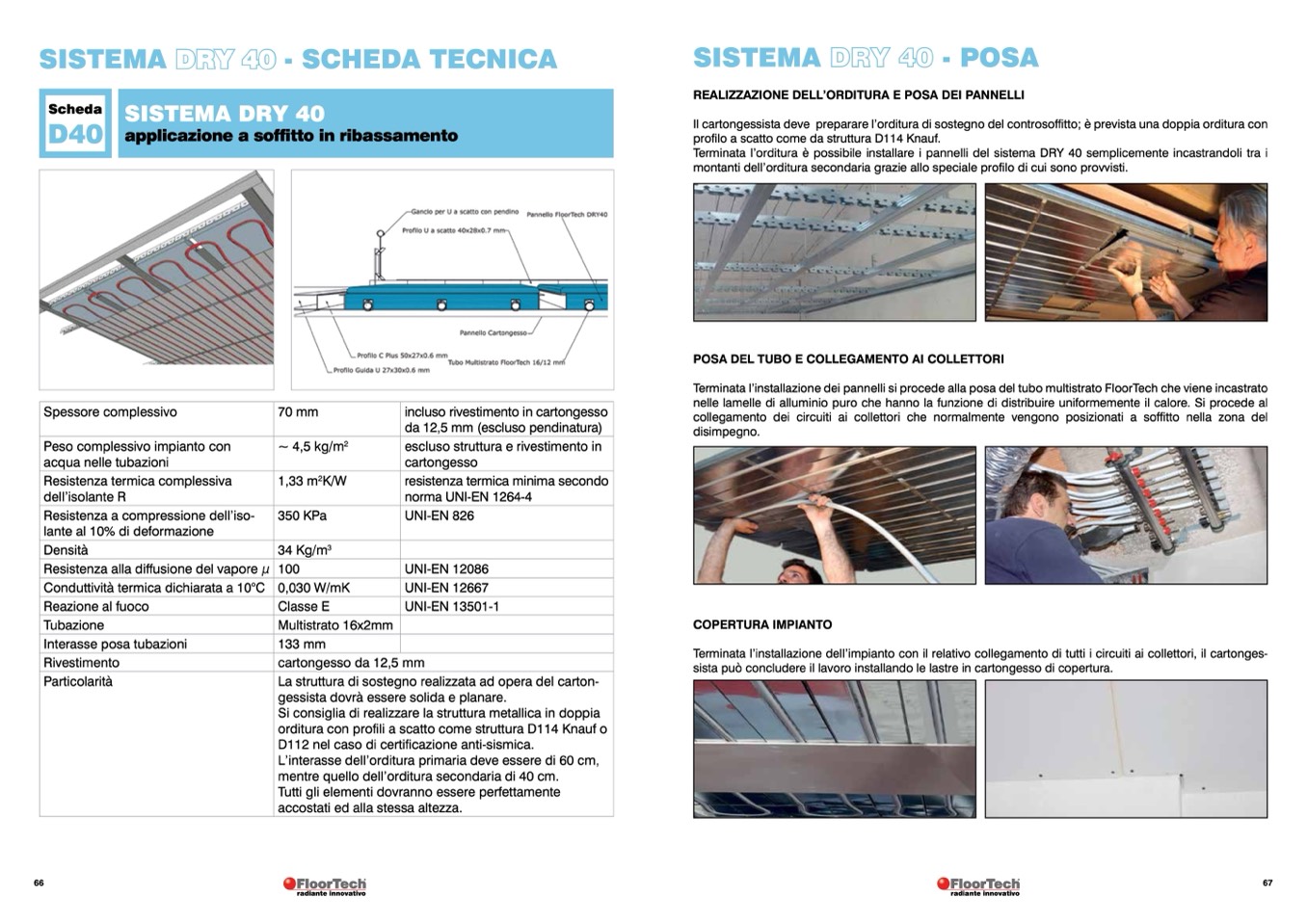

SISTEMA DRY 40 - SCHEDA TECNICA

SISTEMA

- POSA

REALIZZAZIONE DELL’ORDITURA E POSA DEI PANNELLI

Il cartongessista deve preparare l’orditura di sostegno del controsoffitto; è prevista una doppia orditura con

profilo a scatto come da struttura D114 Knauf.

Terminata l’orditura è possibile installare i pannelli del sistema DRY 40 semplicemente incastrandoli tra i

montanti dell’orditura secondaria grazie allo speciale profilo di cui sono provvisti.

POSA DEL TUBO E COLLEGAMENTO AI COLLETTORI

Terminata l’installazione dei pannelli si procede alla posa del tubo multistrato FloorTech che viene incastrato

nelle lamelle di alluminio puro che hanno la funzione di distribuire uniformemente il calore. Si procede al

collegamento dei circuiti ai collettori che normalmente vengono posizionati a soffitto nella zona del

disimpegno.

COPERTURA IMPIANTO

Terminata l’installazione dell’impianto con il relativo collegamento di tutti i circuiti ai collettori, il cartonges-

sista può concludere il lavoro installando le lastre in cartongesso di copertura.

Scheda

D40

SISTEMA DRY 40

applicazione a soffitto in ribassamento

Spessore complessivo

Peso complessivo impianto con

acqua nelle tubazioni

Resistenza termica complessiva

dell’isolante R

Resistenza a compressione dell’iso-

lante al 10% di deformazione

Densità

Resistenza alla diffusione del vapore

Conduttività termica dichiarata a 10°C

Reazione al fuoco

Tubazione

Interasse posa tubazioni

Rivestimento

Particolarità

70 mm

~ 4,5 kg/m

2

1,33 m

2

K/W

350 KPa

incluso rivestimento in cartongesso

da 12,5 mm (escluso pendinatura)

escluso struttura e rivestimento in

cartongesso

resistenza termica minima secondo

norma UNI-EN 1264-4

UNI-EN 826

34 Kg/m

3

100

0,030 W/mK

Classe E

Multistrato 16x2mm

133 mm

cartongesso da 12,5 mm

UNI-EN 12086

UNI-EN 12667

UNI-EN 13501-1

La struttura di sostegno realizzata ad opera del carton-

gessista dovrà essere solida e planare.

Si consiglia di realizzare la struttura metallica in doppia

orditura con profili a scatto come struttura D114 Knauf o

D112 nel caso di certificazione anti-sismica.

L’interasse dell’orditura primaria deve essere di 60 cm,

mentre quello dell’orditura secondaria di 40 cm.

Tutti gli elementi dovranno essere perfettamente

accostati ed alla stessa altezza.
