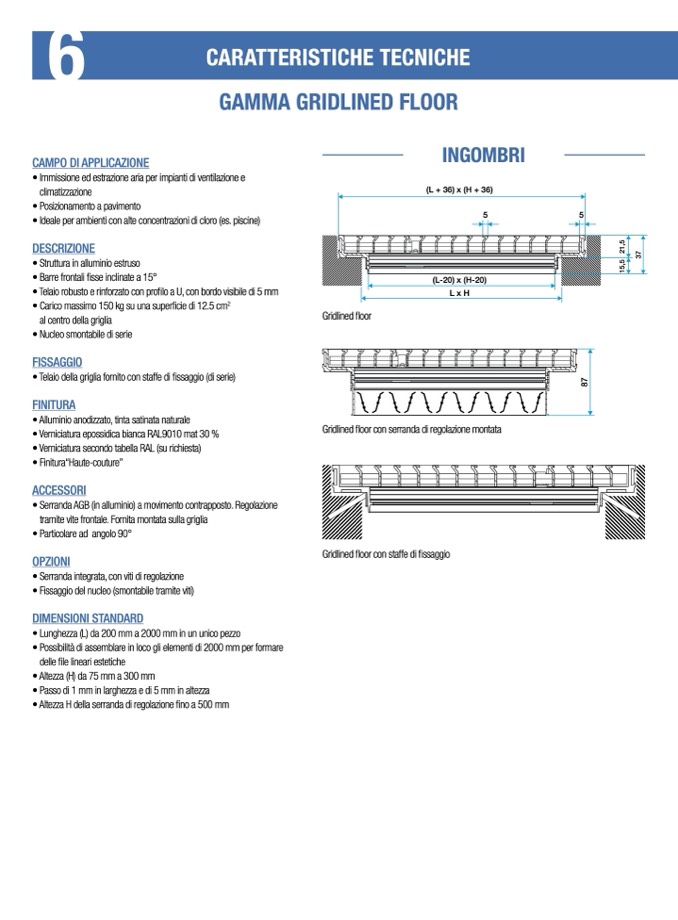

6

CAMPO DI APPLICAZIONE

• Immissione ed estrazione aria per impianti di ventilazione e

climatizzazione

• Posizionamento a pavimento

• Ideale per ambienti con alte concentrazioni di cloro (es. piscine)

DEsCRIZIONE

• Struttura in alluminio estruso

• Barre frontali fisse inclinate a 15°

• Telaio robusto e rinforzato con profilo a U, con bordo visibile di 5 mm

• Carico massimo 150 kg su una superficie di 12.5 cm

2

al centro della griglia

• Nucleo smontabile di serie

FIssAGGIO

• Telaio della griglia fornito con staffe di fissaggio (di serie)

FINItURA

• Alluminio anodizzato, tinta satinata naturale

• Verniciatura epossidica bianca RAL9010 mat 30 %

• Verniciatura secondo tabella RAL (su richiesta)

• Finitura“Haute-couture”

ACCEssORI

• Serranda AGB (in alluminio) a movimento contrapposto. Regolazione

tramite vite frontale . Fornita montata sulla griglia

• Particolare ad angolo 90°

OPZIONI

• Serranda integrata, con viti di regolazione

• Fissaggio del nucleo (smontabile tramite viti)

DIMENsIONI stANDARD

• Lunghezza (L) da 200 mm a 2000 mm in un unico pezzo

• Possibilità di assemblare in loco gli elementi di 2000 mm per formare

delle file lineari estetiche

•Altezza(H)da75mma300mm

• Passo di 1 mm in larghezza e di 5 mm in altezza

• Altezza H della serranda di regolazione fino a 500 mm

cArATTeriSTiche Tecniche

GAmmA Gridlined FlOOr

inGOmBri

(L + 36) x (H + 36)

5

5

(L-20) x (H-20)

L x H

8

7

1

5

,

5

2

1

,

5

3

7

Gridlined floor

Gridlined floor con serranda di regolazione montata

Gridlined floor con staffe di fissaggio
