CAMPO DI APPLICAZIONE

• Estrazione aria per impianti di ventilazione e di climatizzazione

• Posizionamento a parete o a soffitto

DEsCRIZIONE

• Struttura in alluminio estruso

• Alette fisse inclinate a 45°, con mascheramento estetico

• Larghezza del telaio 23 mm

• Tipo Core : senza telaio

FIssAGGIO

• Non visibile tramite clip (F3)

• Non visibile tramite graffe (F5)

• Nessuno (F0)

NB : il modello Core è fornito senza fissaggio

FINItURA

• Alluminio anodizzato, tinta satinata naturale

• Verniciatura epossidica bianca RAL9010 mat 30 %

• Verniciatura secondo tabella RAL (a richiesta)

• Finitura“Haute-couture”

ACCEssORI

• Serranda AGB (in alluminio) a movimento contrapposto. Regolazione

diretta o tramite vite frontale . Montaggio sulla griglia tramite clip

• Contro-quadro F4 o F6 in acciaio

• Plenum di collegamento in acciaio con attacco posteriore o laterale

OPZIONI

• Esecuzione “piscina” (resistente alla corrosione)

• Serranda integrata, con viti di regolazione

• Guarnizione sul telaio

DIMENsIONI stANDARD

• Lunghezza (L) da 200 mm a 2000 mm

•Altezza(H)da75mma800mm

• Passo di 1 mm in larghezza e di 5 mm in altezza

• Altezza H della serranda di regolazione fino a 500 mm

23

Gridlined exhaust

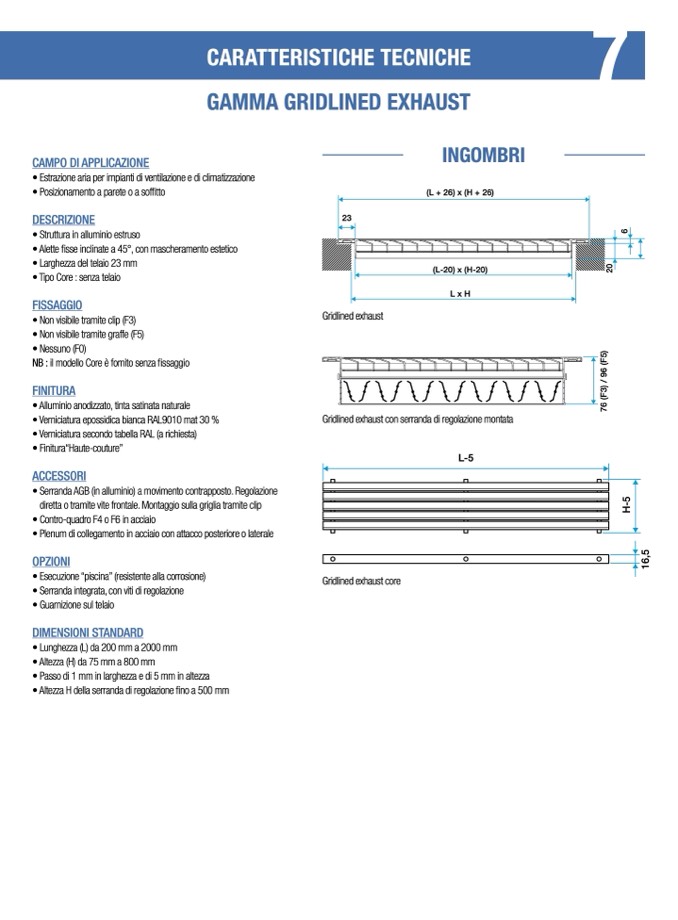

cArATTeriSTiche Tecniche

7

GAmmA Gridlined exhAUST

inGOmBri

(L + 26) x (H + 26)

(L-20) x (H-20)

L xH

H

-

5

1

6

,

5

2

6

(

F

3

)

/

4

6

(

F

5

)

7

6

(

F

3

)

/

9

6

(

F

5

)

2

0

6

Gridlined exhaust con serranda di regolazione montata

Gridlined exhaust core

L-5
