CAMPO DI APPLICAZIONE

• Immissione ed estrazione aria per impianti di ventilazione e

climatizzazione

• Griglia munita di una doppia deflessione per l'immissione aria (tipo D) o

di una semplice deflessione per l'estrazione

• Posizionamento a parete

DEsCRIZIONE

• Struttura in alluminio estruso

• Barre frontali fisse orizzontali inclinate a 15°

• Larghezza del telaio 23 mm

• Tipo D : Griglia fornita con una fila di alette posteriori regolabili

individualmente, perpendicolari alle barre

• Tipo Core : senza telaio

FIssAGGIO

• Non visibile tramite clip (F3)

• Non visibile tramite graffe (F5)

• Nessuno (F0)

NB : il modello Core è fornito senza fissaggio

FINItURA

• Alluminio anodizzato, tinta satinata naturale

• Verniciatura epossidica bianca RAL9010 (mat 30 %)

• Verniciatura secondo tabella RAL (su richiesta)

• Finitura“Haute-couture”

ACCEssORI

• Serranda AGB (in alluminio) a movimento contrapposto

• Regolazione tramite vite frontale. Fissaggio sulla griglia tramite clip

• Contro-quadro F4 o F6 in acciaio

• Plenum di collegamento in acciaio con attacco posteriore o laterale

OPZIONI

• Portina di ispezione basculante per l'utilizzo della griglia sui ventil-

convettori (esempio)

• Esecuzione “piscina” (resistente alla corrosione)

• Serranda integrata, con viti di regolazione

• Guarnizione sul telaio

DIMENsIONI stANDARD

• Lunghezza (L) da 200 mm a 2000 mm in un unico pezzo

• Possibilità di assemblare in loco gli elementi di 2000 mm per formare

delle file lineari estetiche

• Altezza (H) da 75 mm a 800 mm (tranne il tipo D di altezza massima a

300 mm)

• Passo di 1 mm in larghezza e di 5 mm in altezza

• Altezza H della serranda di regolazione fino a 500 mm

cArATTeriSTiche Tecniche

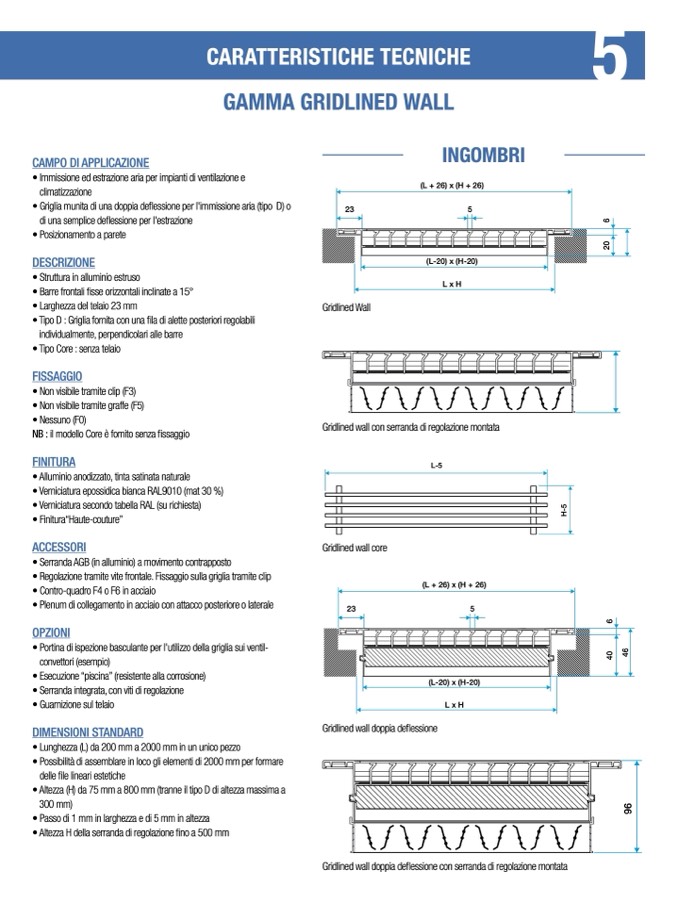

5

GAmmA Gridlined WAll

inGOmBri

(L + 26) x (H + 26)

23

5

(L-20) x (H-20)

L xH

Gridlined Wall

Gridlined wall con serranda di regolazione montata

L-5

Gridlined wall core

(L + 26) x (H + 26)

23

5

(L-20) x (H-20)

L x H

Gridlined wall doppia deflessione

4

0

6

9

6

4

6

7

6

(

F

3

)

/

9

6

(

F

5

)

2

0

6

2

6

(

F

3

)

/

4

6

(

F

5

)

H

-

5

1

6

,

5

Gridlined wall doppia deflessione con serranda di regolazione montata
