1. Norma EN 12845

Al paragrafo 10.6.2.1 la EN 12845 definisce le condizioni di aspirazione della pompa e in particolare richiede che la

tubazione di aspirazione sia progettata in modo che l’NPSHd (disponibile) all’ingresso della pompa superi l’NPSHr

(richiesto) di almeno 1 metro alla portata massima della pompa.

NPSHd > NPSHr + 1 metro

NPSHd = (Patm + H) - R - Pv sottobattente

NPSHd = (Patm - H) - R – Pv soprabattente

H

= differenza di quota acqua-asse pompa

R

= perdite di carico aspirazione

Pv

= tensione di vapore dell’acqua - Pv(T=40°C)=55,13 mmHg = 0,75 m c.a.

T

= temperatura dell'acqua

NPSHd > NPSHr + 1 m c.a.

La T = 40°C deriva dal punto 10.4 della EN 12845 (si deve prendere la Tmax ipotizzabile per l’acqua in quanto la Pv.

varia con essa)

La prima osservazione da fare è che l’NPSH è una funzione della portata Q.

Quello disponibile cala all’aumentare di Q, in quanto aumentano le perdite di carico all’aumentare della portata.

Quello richiesto aumenta all’aumentare di Q, poiché all’aumentare di Q, aumenta l’energia richiesta dalla pompa per

lavorare in assenza di cavitazione.

Conseguentemente per ogni valore di Q esisterà un valore di NPSHd e di NPSHr.

L’azionamento della pompa di alimentazione, che può essere elettrico o diesel, è disciplinato dalla norma (UNI EN

12845 10.2) in base al tipo di alimentazione idrica.

Come richiesto dalla norma, le pompe di alimentazione usate nei moduli di pompaggio serie FFB, sono dotate di

motori che forniscono

la potenza richiesta nel picco della curva di potenza nel caso di pompe con curve non sovraccaricanti;

mentre, per le pompe con curva di potenza crescente con la portata, forniscono la potenza richiesta fino alla portata

corrispondente ad una NPSH richiesta dalla pompa non inferiore a 16 m

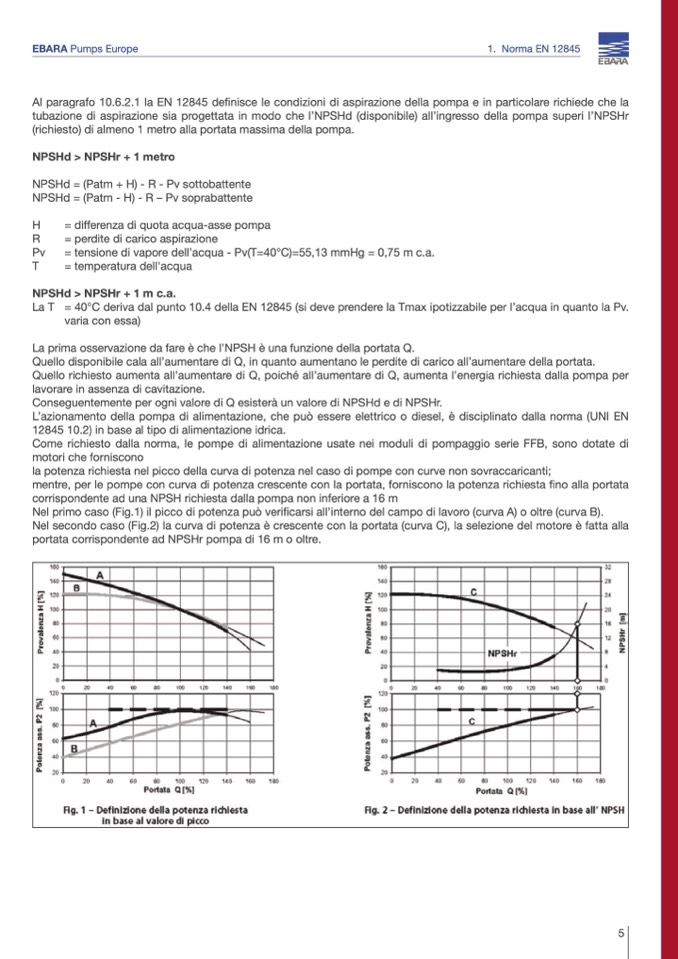

Nel primo caso (Fig.1) il picco di potenza può verificarsi all’interno del campo di lavoro (curva A) o oltre (curva B).

Nel secondo caso (Fig.2) la curva di potenza è crescente con la portata (curva C), la selezione del motore è fatta alla

portata corrispondente ad NPSHr pompa di 16 m o oltre.
