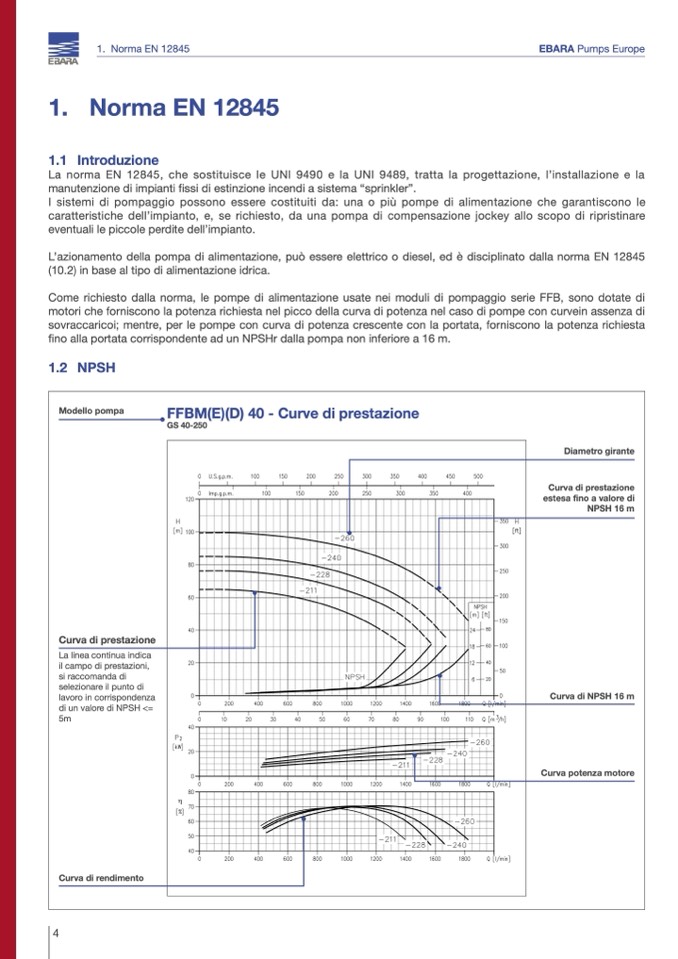

Modello pompa
FFBM(E)(D) 40 - Curve di prestazione
GS 40-250
1. Norma EN 12845
EBARA Pumps Europe
1. Norma EN 12845
1.1 Introduzione
La norma EN 12845, che sostituisce le UNI 9490 e la UNI 9489, tratta la progettazione, l’installazione e la
manutenzione di impianti fissi di estinzione incendi a sistema “sprinkler”.
I sistemi di pompaggio possono essere costituiti da: una o più pompe di alimentazione che garantiscono le
caratteristiche dell’impianto, e, se richiesto, da una pompa di compensazione jockey allo scopo di ripristinare
eventuali le piccole perdite dell’impianto.
L’azionamento della pompa di alimentazione, può essere elettrico o diesel, ed è disciplinato dalla norma EN 12845
(10.2) in base al tipo di alimentazione idrica.
Come richiesto dalla norma, le pompe di alimentazione usate nei moduli di pompaggio serie FFB, sono dotate di
motori che forniscono la potenza richiesta nel picco della curva di potenza nel caso di pompe con curvein assenza di
sovraccaricoi; mentre, per le pompe con curva di potenza crescente con la portata, forniscono la potenza richiesta
fino alla portata corrispondente ad un NPSHr dalla pompa non inferiore a 16 m.
1.2 NPSH
4
Curva di prestazione
La linea continua indica
il campo di prestazioni,
si raccomanda di
selezionare il punto di
lavoro in corrispondenza
di un valore di NPSH <=
5m
Curva di NPSH 16 m
Curva potenza motore
Curva di rendimento
Diametro girante
Curva di prestazione
estesa fino a valore di
NPSH 16 m
