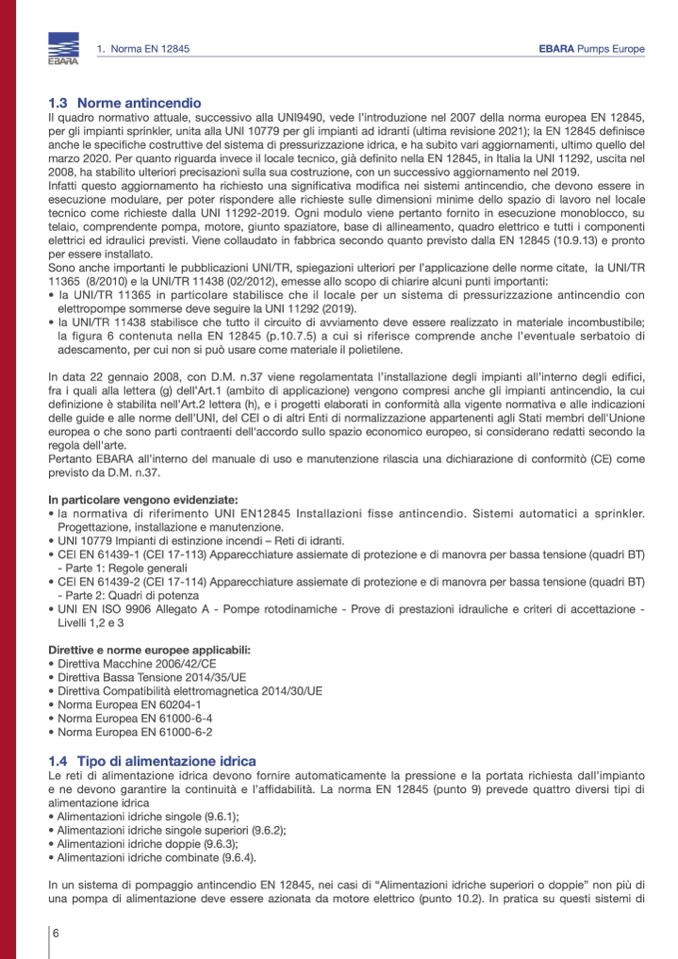

1. Norma EN 12845

EBARA Pumps Europe

1.3 Norme antincendio

Il quadro normativo attuale, successivo alla UNI9490, vede l’introduzione nel 2007 della norma europea EN 12845,

per gli impianti sprinkler, unita alla UNI 10779 per gli impianti ad idranti (ultima revisione 2021); la EN 12845 definisce

anche le specifiche costruttive del sistema di pressurizzazione idrica, e ha subito vari aggiornamenti, ultimo quello del

marzo 2020. Per quanto riguarda invece il locale tecnico, già definito nella EN 12845, in Italia la UNI 11292, uscita nel

2008, ha stabilito ulteriori precisazioni sulla sua costruzione, con un successivo aggiornamento nel 2019.

Infatti questo aggiornamento ha richiesto una significativa modifica nei sistemi antincendio, che devono essere in

esecuzione modulare, per poter rispondere alle richieste sulle dimensioni minime dello spazio di lavoro nel locale

tecnico come richieste dalla UNI 11292-2019. Ogni modulo viene pertanto fornito in esecuzione monoblocco, su

telaio, comprendente pompa, motore, giunto spaziatore, base di allineamento, quadro elettrico e tutti i componenti

elettrici ed idraulici previsti. Viene collaudato in fabbrica secondo quanto previsto dalla EN 12845 (10.9.13) e pronto

per essere installato.

Sono anche importanti le pubblicazioni UNI/TR, spiegazioni ulteriori per l’applicazione delle norme citate, la UNI/TR

11365 (8/2010) e la UNI/TR 11438 (02/2012), emesse allo scopo di chiarire alcuni punti importanti:

• la UNI/TR 11365 in particolare stabilisce che il locale per un sistema di pressurizzazione antincendio con

elettropompe sommerse deve seguire la UNI 11292 (2019).

• la UNI/TR 11438 stabilisce che tutto il circuito di avviamento deve essere realizzato in materiale incombustibile;

la figura 6 contenuta nella EN 12845 (p.10.7.5) a cui si riferisce comprende anche l’eventuale serbatoio di

adescamento, per cui non si può usare come materiale il polietilene.

In data 22 gennaio 2008, con D.M. n.37 viene regolamentata l’installazione degli impianti all’interno degli edifici,

fra i quali alla lettera (g) dell’Art.1 (ambito di applicazione) vengono compresi anche gli impianti antincendio, la cui

definizione è stabilita nell’Art.2 lettera (h), e i progetti elaborati in conformità alla vigente normativa e alle indicazioni

delle guide e alle norme dell'UNI, del CEI o di altri Enti di normalizzazione appartenenti agli Stati membri dell'Unione

europea o che sono parti contraenti dell'accordo sullo spazio economico europeo, si considerano redatti secondo la

regola dell'arte.

Pertanto EBARA all’interno del manuale di uso e manutenzione rilascia una dichiarazione di conformitò (CE) come

previsto da D.M. n.37.

In particolare vengono evidenziate:

• la normativa di riferimento UNI EN12845 Installazioni fisse antincendio. Sistemi automatici a sprinkler.

Progettazione, installazione e manutenzione.

• UNI 10779 Impianti di estinzione incendi – Reti di idranti.

• CEI EN 61439-1 (CEI 17-113) Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)

- Parte 1: Regole generali

• CEI EN 61439-2 (CEI 17-114) Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)

- Parte 2: Quadri di potenza

• UNI EN ISO 9906 Allegato A - Pompe rotodinamiche - Prove di prestazioni idrauliche e criteri di accettazione -

Livelli 1,2 e 3

Direttive e norme europee applicabili:

• Direttiva Macchine 2006/42/CE

• Direttiva Bassa Tensione 2014/35/UE

• Direttiva Compatibilità elettromagnetica 2014/30/UE

• Norma Europea EN 60204-1

• Norma Europea EN 61000-6-4

• Norma Europea EN 61000-6-2

1.4 Tipo di alimentazione idrica

Le reti di alimentazione idrica devono fornire automaticamente la pressione e la portata richiesta dall’impianto

e ne devono garantire la continuità e l’affidabilità. La norma EN 12845 (punto 9) prevede quattro diversi tipi di

alimentazione idrica

• Alimentazioni idriche singole (9.6.1);

• Alimentazioni idriche singole superiori (9.6.2);

• Alimentazioni idriche doppie (9.6.3);

• Alimentazioni idriche combinate (9.6.4).

In un sistema di pompaggio antincendio EN 12845, nei casi di “Alimentazioni idriche superiori o doppie” non più di

una pompa di alimentazione deve essere azionata da motore elettrico (punto 10.2). In pratica su questi sistemi di

6
