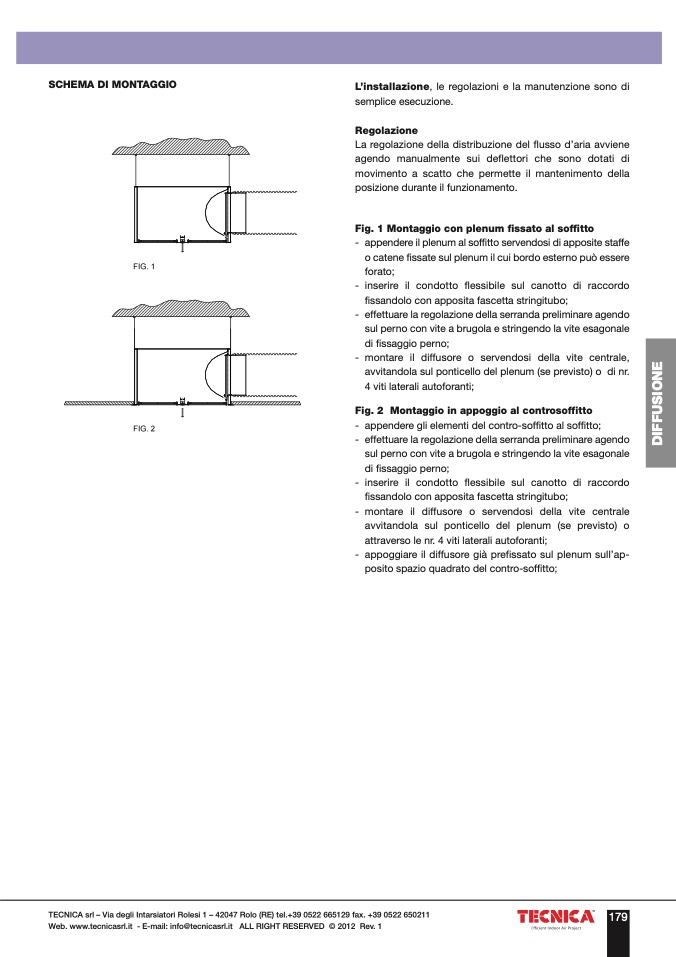

SCHEMA DI MONTAGGIO

L’installazione

, le regolazioni e la manutenzione sono di

semplice esecuzione.

Regolazione

La regolazione della distribuzione del flusso d’aria avviene

agendo manualmente sui deflettori che sono dotati di

movimento a scatto che permette il mantenimento della

posizione durante il funzionamento.

Fig. 1 Montaggio con plenum fissato al soffitto

- appendereilplenumalsoffittoservendosidiappositestaffe

o catene fissate sul plenum il cui bordo esterno può essere

forato;

- inserire il condotto flessibile sul canotto di raccordo

fissandolo con apposita fascetta stringitubo;

- effettuarelaregolazionedellaserrandapreliminareagendo

sul perno con vite a brugola e stringendo la vite esagonale

di fissaggio perno;

- montare il diffusore o servendosi della vite centrale,

avvitandola sul ponticello del plenum (se previsto) o di nr.

4 viti laterali autoforanti;

Fig. 2 Montaggio in appoggio al controsoffitto

- appendere gli elementi del contro-soffitto al soffitto;

- effettuarelaregolazionedellaserrandapreliminareagendo

sul perno con vite a brugola e stringendo la vite esagonale

di fissaggio perno;

- inserire il condotto flessibile sul canotto di raccordo

fissandolo con apposita fascetta stringitubo;

- montare il diffusore o servendosi della vite centrale

avvitandola sul ponticello del plenum (se previsto) o

attraverso le nr. 4 viti laterali autoforanti;

- appoggiare il diffusore già prefissato sul plenum sull’ap-

D

I

F

F

U

S

I

O

N

E

FIG. 3

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1

179

posito spazio quadrato del contro-soffitto;
