DGF

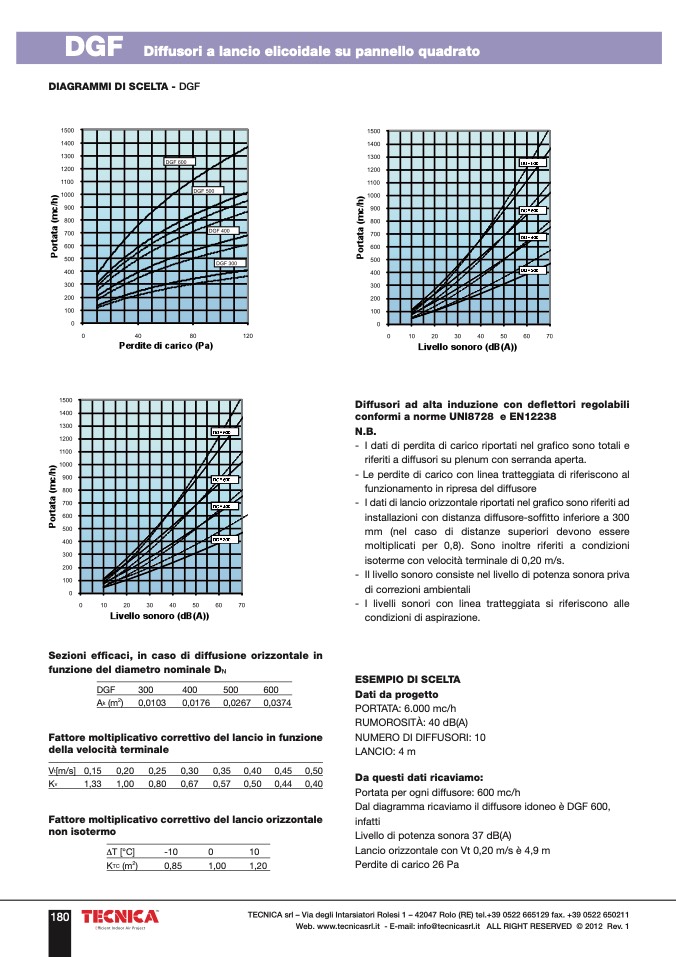

Diffusori a lancio elicoidale su pannello quadrato

DIAGRAMMI DI SCELTA -

DGF

Sezioni efficaci, in caso di diffusione orizzontale in

funzione del diametro nominale DN

Diffusori ad alta induzione con deflettori regolabili

conformi a norme UNI8728 e EN12238

N.B.

- I dati di perdita di carico riportati nel grafico sono totali e

riferiti a diffusori su plenum con serranda aperta.

- Le perdite di carico con linea tratteggiata di riferiscono al

funzionamento in ripresa del diffusore

- Idatidilancioorizzontaleriportatinelgraficosonoriferitiad

installazioni con distanza diffusore-soffitto inferiore a 300

mm (nel caso di distanze superiori devono essere

moltiplicati per 0,8). Sono inoltre riferiti a condizioni

isoterme con velocità terminale di 0,20 m/s.

- Il livello sonoro consiste nel livello di potenza sonora priva

di correzioni ambientali

- I livelli sonori con linea tratteggiata si riferiscono alle

condizioni di aspirazione.

ESEMPIO DI SCELTA

Dati da progetto

PORTATA: 6.000 mc/h

RUMOROSITÀ: 40 dB(A)

NUMERO DI DIFFUSORI: 10

LANCIO: 4 m

Da questi dati ricaviamo:

Portata per ogni diffusore: 600 mc/h

Dal diagramma ricaviamo il diffusore idoneo è DGF 600,

infatti

Livello di potenza sonora 37 dB(A)

Lancio orizzontale con Vt 0,20 m/s è 4,9 m

Perdite di carico 26 Pa

V

t

[m/s] 0,15

K

v

1,33

0,20

0,25

0,30

1,00

0,80

0,67

0,35 0,40

0,57 0,50

0,45 0,50

0,44 0,40

DGF

A

k

(m

2

)

300

400

500

600

0,0103

0,0176 0,0267 0,0374

Fattore moltiplicativo correttivo del lancio in funzione

della velocità terminale

Fattore moltiplicativo correttivo del lancio orizzontale

non isotermo

180
