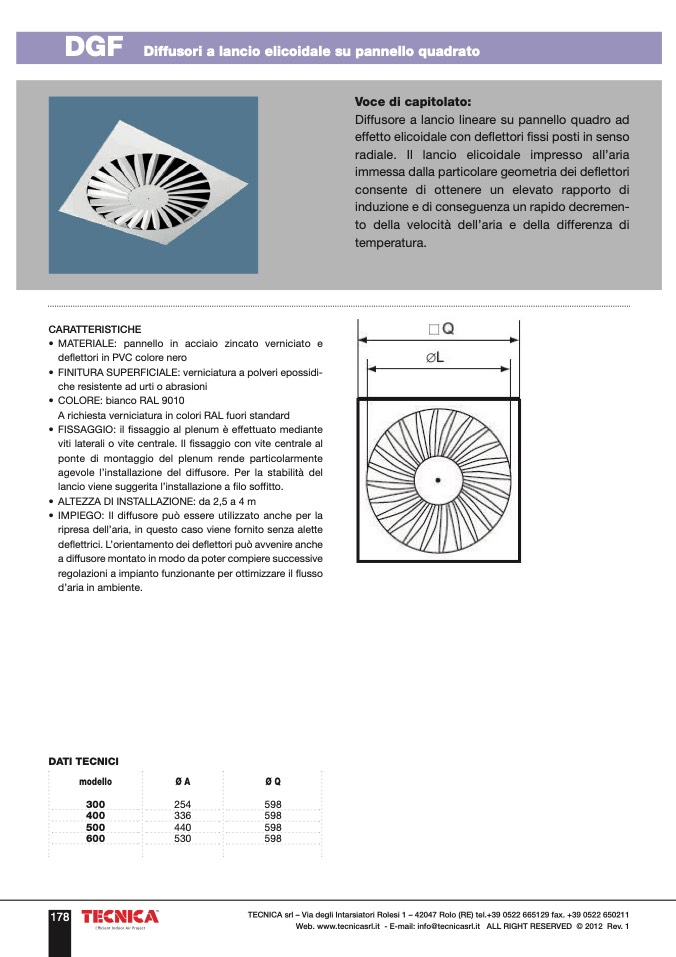

DGF

Diffusori a lancio elicoidale su pannello quadrato

Voce di capitolato:

Diffusore a lancio lineare su pannello quadro ad

effetto elicoidale con deflettori fissi posti in senso

radiale. Il lancio elicoidale impresso all’aria

immessa dalla particolare geometria dei deflettori

consente di ottenere un elevato rapporto di

induzione e di conseguenza un rapido decremen-

to della velocità dell’aria e della differenza di

temperatura.

CARATTERISTICHE

• MATERIALE: pannello in acciaio zincato verniciato e

deflettori in PVC colore nero

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: il fissaggio al plenum è effettuato mediante

viti laterali o vite centrale. Il fissaggio con vite centrale al

ponte di montaggio del plenum rende particolarmente

agevole l’installazione del diffusore. Per la stabilità del

lancio viene suggerita l’installazione a filo soffitto.

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: Il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici. L’orientamento dei deflettori può avvenire anche

a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso

d’aria in ambiente.

DATI TECNICI

modello

ØA

ØQ

300

254

598

400

500

600

598

598

598

336

440

530
