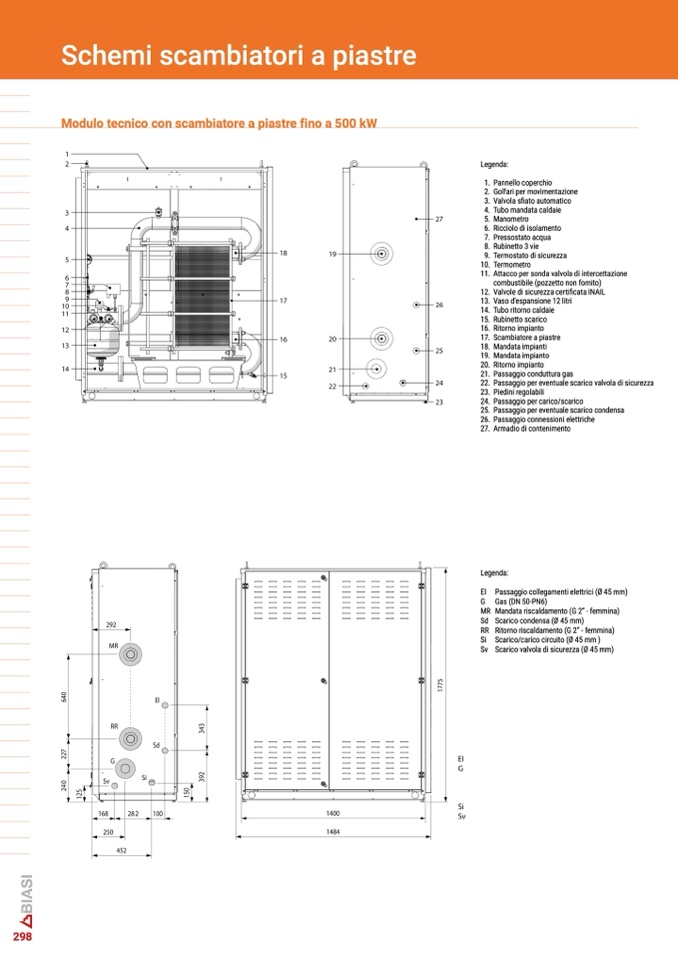

Schemi scambiatori a piastr
e
Modulo tecnico con scambiatore a piastre fino a 500 k
W
Legenda
:
1. Pannello coperchio
2. Golfari per movimentazione
3. Valvola sfiato automatico
4. Tubo mandata caldai
e
5. Manometro
6. Ricciolo di isolamento
7. Pressostato acqua
8. Rubinetto 3 vie
9. Termostato di sicurezza
10. Termometr
o
11. Attacco per sonda valvola di intercettazione
combustibile (pozzetto non fornito
)
12. Valvole di sicurezza certi
ficata INAI
L
13. Vaso d’espansione 12 litr
i
14. Tubo ritorno caldai
e
15. Rubinetto scaric
o
16. Ritorno impiant
o
17. Scambiatore a piastr
e
18. Mandata impiant
i
19. Mandata impiant
o
20. Ritorno impiant
o
21. Passaggio conduttura ga
s
22. Passaggio per eventuale scarico valvola di sicurezz
a
23. Piedini regolabil
i
24. Passaggio per carico/scaric
o
25. Passaggio per eventuale scarico condens
a
26. Passaggio connessioni elettrich
e
27. Armadio di conteniment
o
Legenda
:
EI
MR
Sd
RR
Si
Sv
Passaggio collegamenti elettrici (Ø 45 mm
)
G Gas (DN 50-PN6
)
Mandata riscaldamento (G 2” - femmina
)
Scarico condensa (Ø 45 mm
)
Ritorno riscaldamento (G 2” - femmina
)
Scarico/carico circuito (Ø 45 mm )
Scarico valvola di sicurezza (Ø 45 mm)
