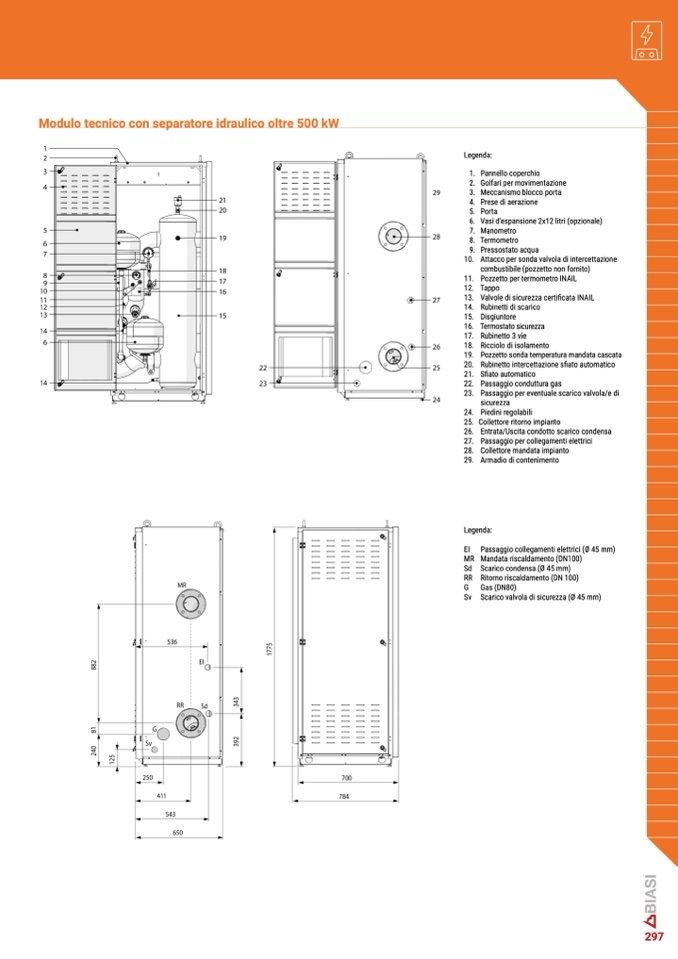

Modulo tecnico con separatore idraulico oltre 500 kW
Legenda
:
1. Pannello coperchio
2. Golfari per movimentazione
3. Meccanismo blocco port
a
4. Prese di aerazione
5. Port
a
6.
Vasi d'espansione 2x12 litri (opzionale
)
7. Manometro
8. Termometr
o
9. Pressostato acqua
10.
Attacco per sonda valvola di intercettazione
combustibile (pozzetto non fornito)
11. Pozzetto per termometro INAIL
12. Tapp
o
13.
Valvole di sicurezza certificata INAIL
14. Rubinetti di scarico
15. Disgiuntor
e
16. Termostato sicurezz
a
17. Rubinetto 3 vi
e
18. Ricciolo di isolament
o
19.
Pozzetto sonda temperatura mandata cascata
20. Rubinetto intercettazione sfiato automatico
21. Sfiato automatico
22. Passaggio conduttura gas
23.
Passaggio per eventuale scarico valvola/e di
sicurezza
24. Piedini regolabili
25. Collettore ritorno impiant
o
26. Entrata/Uscita condotto scarico condensa
27. Passaggio per collegamenti elettric
i
28. Collettore mandata impianto
29. Armadio di contenimento
Legenda
:
EI
Passaggio collegamenti elettrici (Ø 45 mm
)
MR Mandata riscaldamento (DN100)
Sd
Scarico condensa (Ø 45 mm
)
RR Ritorno riscaldamento (DN 100
)
G Gas (DN80
)
Sv
Scarico valvola di sicurezza (Ø 45 mm)
297
