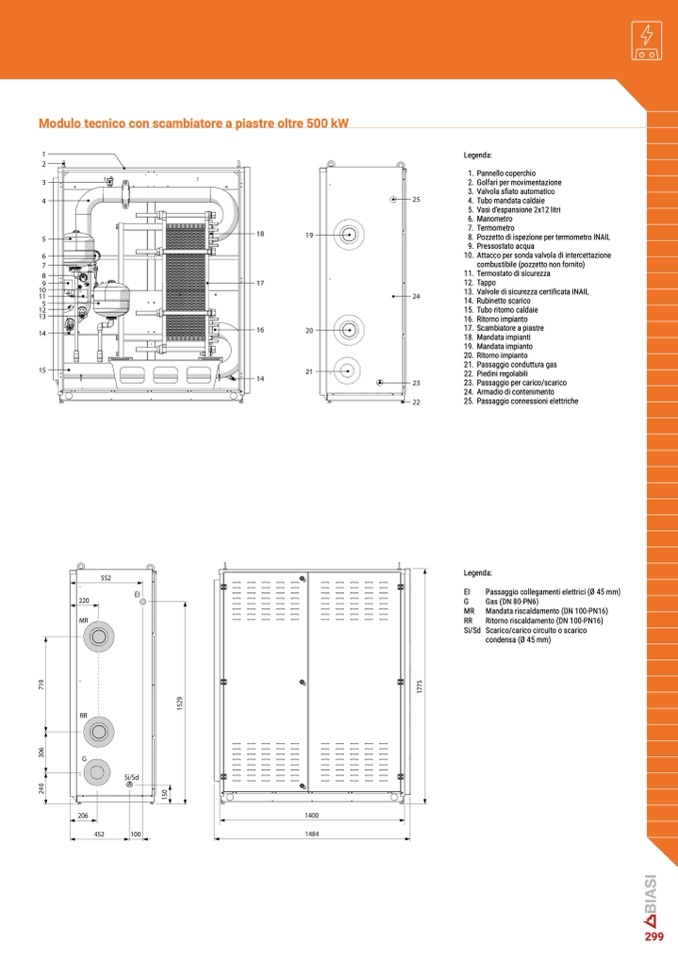

Modulo tecnico con scambiatore a piastre oltre 500 kW

Legenda

:

1. Pannello coperchi

o

2. Golfari per movimentazion

e

3. Valvola sfiato automatico

4. Tubo mandata caldai

e

5. Vasi d’espansione 2x12 litri

6. Manometro

7. Termometro

8. Pozzetto di ispezione per termometro INAIL

9. Pressostato acqua

10. Attacco per sonda valvola di intercettazione

combustibile (pozzetto non fornito)

11. Termostato di sicurezza

12. Tapp

o

13. Valvole di sicurezza certificata INAI

L

14. Rubinetto scarico

15. Tubo ritorno caldaie

16. Ritorno impianto

17. Scambiatore a piastre

18. Mandata impianti

19. Mandata impianto

20. Ritorno impianto

21. Passaggio conduttura gas

22. Piedini regolabil

i

23. Passaggio per carico/scarico

24. Armadio di contenimento

25. Passaggio connessioni elettriche

Legenda

:

EI

Passaggio collegamenti elettrici (Ø 45 mm

)

G

Gas (DN 80-PN6

)

MR Mandata riscaldamento (DN 100-PN16

)

RR Ritorno riscaldamento (DN 100-PN16)

Si/Sd Scarico/carico circuito o scaric

o

condensa (Ø 45 mm)

299
