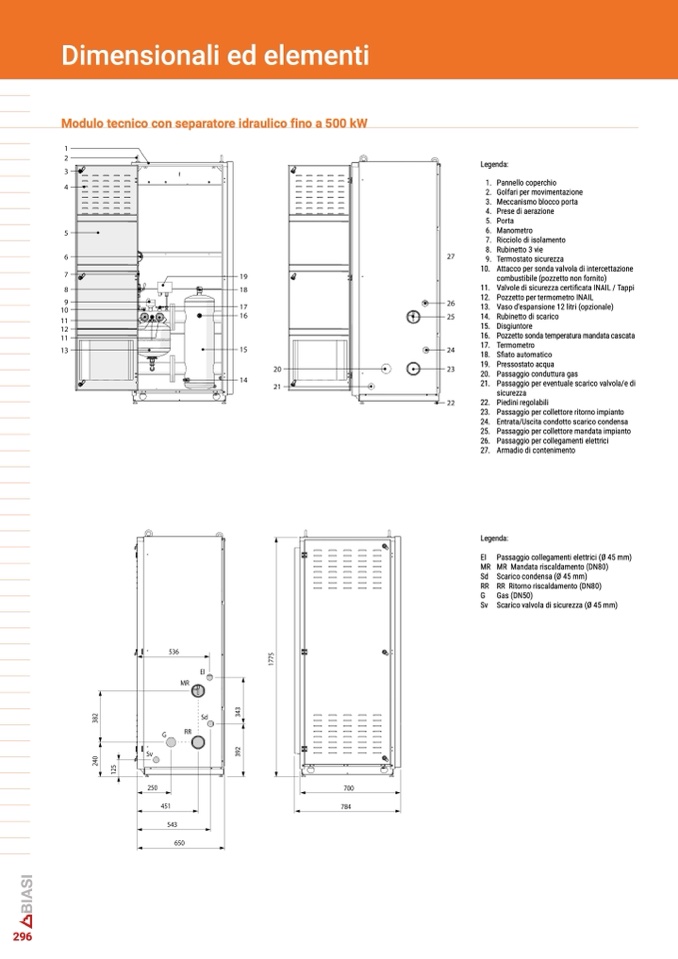

Dimensionali ed elementi

Modulo tecnico con separatore idraulico fino a 500 kW

Legenda

:

1. Pannello coperchio

2. Golfari per movimentazione

3. Meccanismo blocco porta

4. Prese di aerazione

5. Porta

6. Manometro

7. Ricciolo di isolamento

8. Rubinetto 3 vie

9. Termostato sicurezza

10.

Attacco per sonda valvola di intercettazione

combustibile (pozzetto non fornito)

11.

Valvole di sicurezza certificata INAIL / Tapp

i

12. Pozzetto per termometro INAIL

13.

Vaso d'espansione 12 litri (opzionale)

14. Rubinetto di scarico

15. Disgiuntore

16.

Pozzetto sonda temperatura mandata cascata

17. Termometro

18. Sfiato automatico

19. Pressostato acqua

20. Passaggio conduttura gas

21.

Passaggio per eventuale scarico valvola/e d

i

sicurezza

22. Piedini regolabili

23.

Passaggio per collettore ritorno impianto

24. Entrata/Uscita condotto scarico condens

a

25.

Passaggio per collettore mandata impianto

26. Passaggio per collegamenti elettrici

27. Armadio di contenimento

Legenda

:

EI

Passaggio collegamenti elettrici (Ø 45 mm)

MR MR Mandata riscaldamento (DN80

)

Sd

Scarico condensa (Ø 45 mm)

RR RR Ritorno riscaldamento (DN80

)

G Gas (DN50

)

Sv

Scarico valvola di sicurezza (Ø 45 mm

)

296
