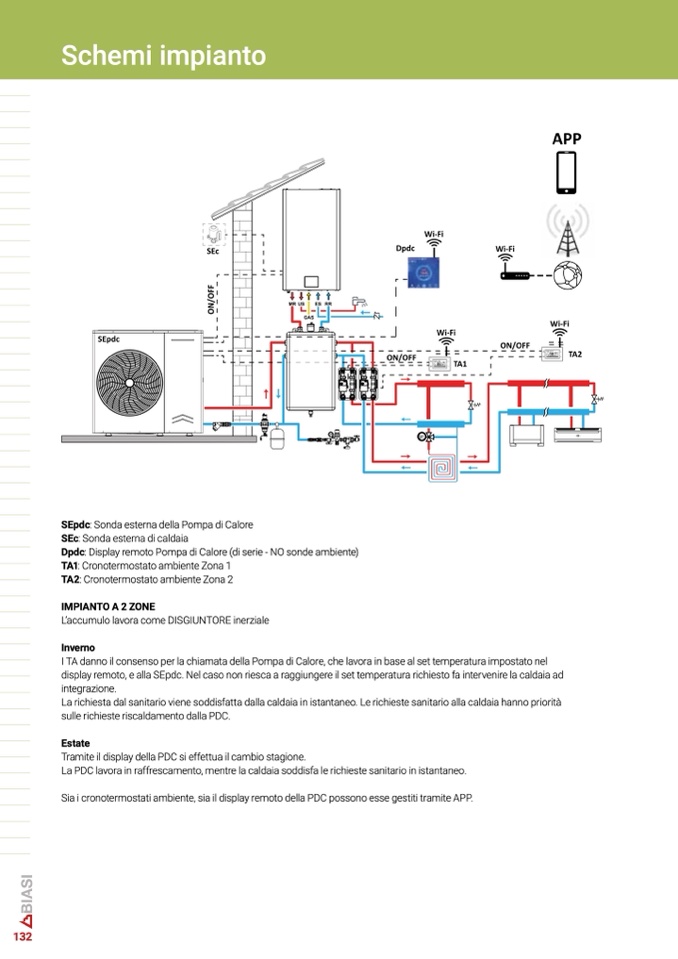

Schemi impianto
SEpdc: Sonda esterna della Pompa di Calor
e
SEc: Sonda esterna di caldai
a
Dpdc: Display remoto Pompa di Calore (di serie - NO sonde ambiente
)
TA1: Cronotermostato ambiente Zona
1
TA2: Cronotermostato ambiente Zona
2
IMPIANTO A 2 ZON
E
L’accumulo lavora come DISGIUNTORE inerzial
e
Invern
o
I TA danno il consenso per la chiamata della Pompa di Calore, che lavora in base al set temperatura impostato nel
display remoto, e alla SEpdc. Nel caso non riesca a raggiungere il set temperatura richiesto fa intervenire la caldaia ad
integrazione
.
La richiesta dal sanitario viene soddisfatta dalla caldaia in istantaneo. Le richieste sanitario alla caldaia hanno priorità
sulle richieste riscaldamento dalla PDC.
Estate
Tramite il display della PDC si effettua il cambio stagione
.
La PDC lavora in raffrescamento, mentre la caldaia soddisfa le richieste sanitario in istantaneo
.
Sia i cronotermostati ambiente, sia il display remoto della PDC possono esse gestiti tramite APP.
