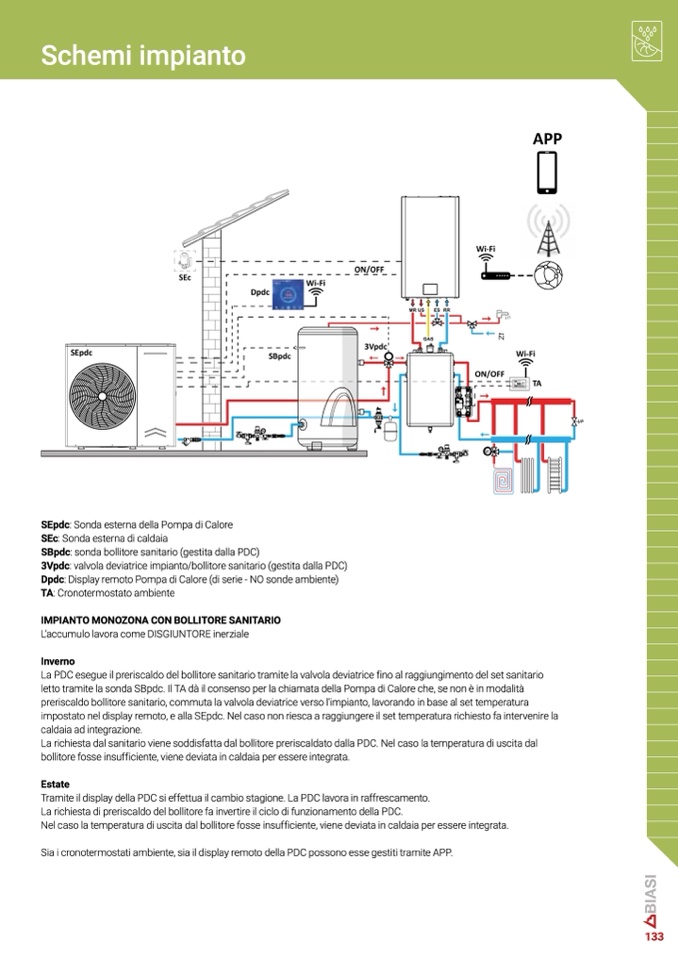

Schemi impiant
o
SEpdc: Sonda esterna della Pompa di Calor
e
SEc: Sonda esterna di caldai
a
SBpdc: sonda bollitore sanitario (gestita dalla PDC)
3Vpdc: valvola deviatrice impianto/bollitore sanitario (gestita dalla PDC)
Dpdc: Display remoto Pompa di Calore (di serie - NO sonde ambiente)
TA: Cronotermostato ambient
e
IMPIANTO MONOZONA CON BOLLITORE SANITARIO
L’accumulo lavora come DISGIUNTORE inerzial
e
Invern
o
La PDC esegue il preriscaldo del bollitore sanitario tramite la valvola deviatrice fino al raggiungimento del set sanitario
letto tramite la sonda SBpdc. Il TA dà il consenso per la chiamata della Pompa di Calore che, se non è in modalità
preriscaldo bollitore sanitario, commuta la valvola deviatrice verso l’impianto, lavorando in base al set temperatur
a
impostato nel display remoto, e alla SEpdc. Nel caso non riesca a raggiungere il set temperatura richiesto fa intervenire la
caldaia ad integrazione.
La richiesta dal sanitario viene soddisfatta dal bollitore preriscaldato dalla PDC. Nel caso la temperatura di uscita dal
bollitore fosse insufficiente, viene deviata in caldaia per essere integrata.
Estat
e
Tramite il display della PDC si effettua il cambio stagione. La PDC lavora in raffrescamento
.
La richiesta di preriscaldo del bollitore fa invertire il ciclo di funzionamento della PDC.
Nel caso la temperatura di uscita dal bollitore fosse insufficiente, viene deviata in caldaia per essere integrata.
Sia i cronotermostati ambiente, sia il display remoto della PDC possono esse gestiti tramite APP
.
