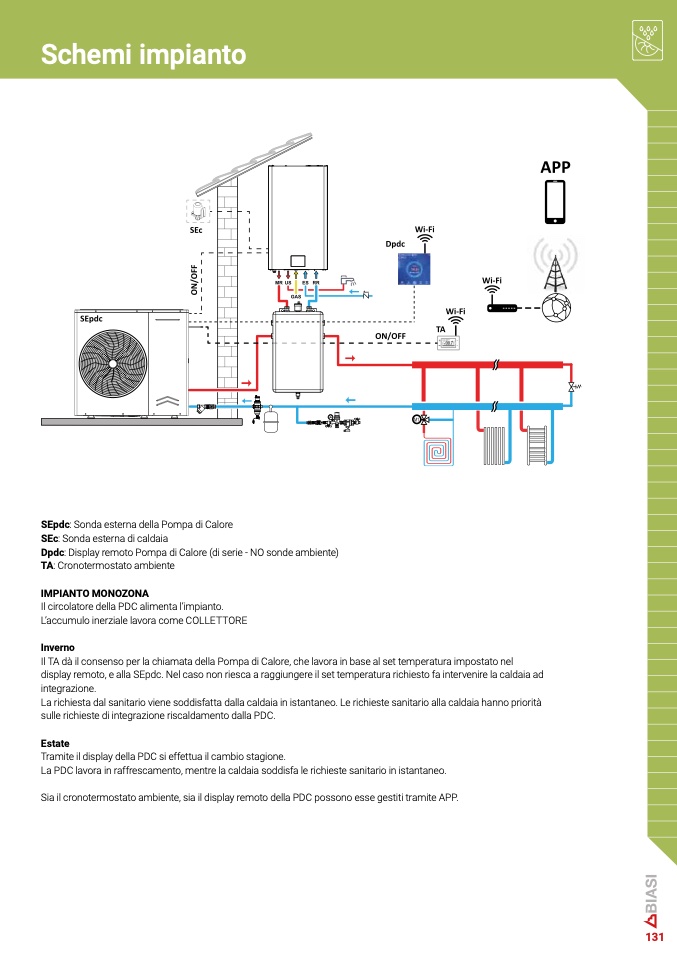

Schemi impiant
o
SEpdc: Sonda esterna della Pompa di Calor
e
SEc: Sonda esterna di caldai
a
Dpdc: Display remoto Pompa di Calore (di serie - NO sonde ambiente)
TA: Cronotermostato ambient
e
IMPIANTO MONOZON
A
Il circolatore della PDC alimenta l’impianto
.
L’accumulo inerziale lavora come COLLETTORE
Invern
o
Il TA dà il consenso per la chiamata della Pompa di Calore, che lavora in base al set temperatura impostato ne
l
display remoto, e alla SEpdc. Nel caso non riesca a raggiungere il set temperatura richiesto fa intervenire la caldaia a
d
integrazione
.
La richiesta dal sanitario viene soddisfatta dalla caldaia in istantaneo. Le richieste sanitario alla caldaia hanno priorit
à
sulle richieste di integrazione riscaldamento dalla PDC.
Estat
e
Tramite il display della PDC si effettua il cambio stagione.
La PDC lavora in raffrescamento, mentre la caldaia soddisfa le richieste sanitario in istantaneo
.
Sia il cronotermostato ambiente, sia il display remoto della PDC possono esse gestiti tramite APP
.
131
