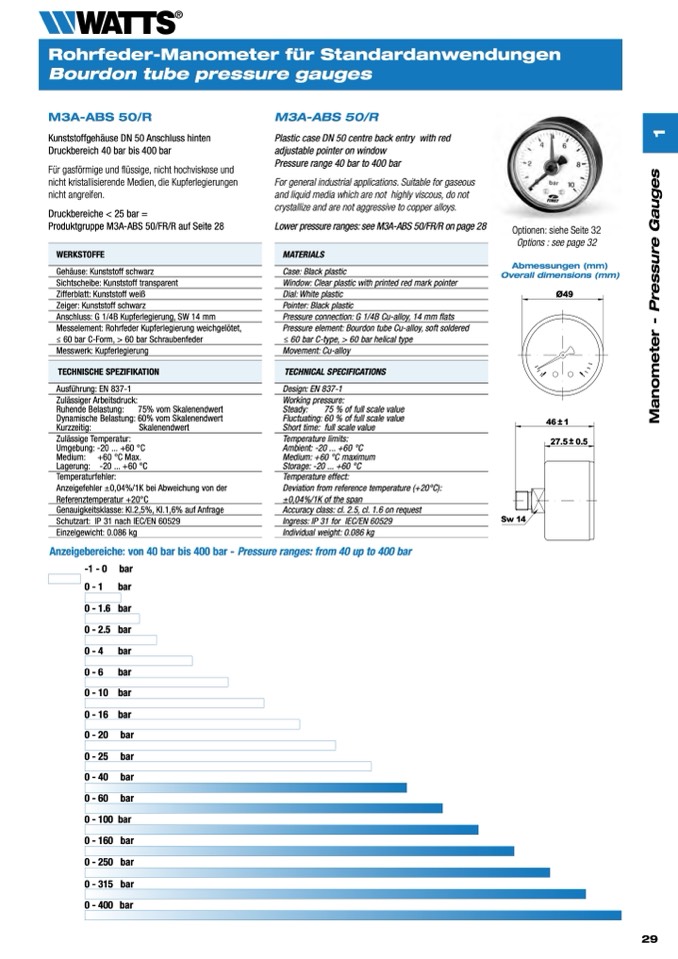

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

M3A-ABS 50/R

Kunststoffgehäuse DN 50 Anschluss hinten

Druckbereich 40 bar bis 400 bar

Für gasförmige und flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen.

Druckbereiche < 25 bar =

Produktgruppe M3A-ABS 50/FR/R auf Seite 28

WERKSTOFFE

Gehäuse: Kunststoff schwarz

Sichtscheibe: Kunststoff transparent

Zifferblatt: Kunststoff weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/4B Kupferlegierung, SW 14 mm

Messwerk: Kupferlegierung

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Schutzart: IP 31 nach IEC/EN 60529

Einzelgewicht: 0.086 kg

M3A-ABS 50/R

Plastic case DN 50 centre back entry with red

adjustable pointer on window

Pressure range 40 bar to 400 bar

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Lower pressure ranges: see M3A-ABS 50/FR/R on page 28

MATERIALS

Case: Black plastic

Window: Clear plastic with printed red mark pointer

Dial: White plastic

Pointer: Black plastic

Pressure connection: G 1/4B Cu-alloy, 14 mm flats

Movement: Cu-alloy

Optionen: siehe Seite 32

Options : see page 32

Abmessungen (mm)

Overall dimensions (mm)

Ø49

46±1

Messelement: Rohrfeder Kupferlegierung weichgelötet,

≤ 60 bar C-Form, > 60 bar Schraubenfeder

Pressure element: Bourdon tube Cu-alloy, soft soldered

≤ 60 bar C-type, > 60 bar helical type

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Sw 14

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Ø49

27.5 ± 0.5

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Accuracy class: cl. 2.5, cl. 1.6 on request

Ingress: IP 31 for IEC/EN 60529

Individual weight: 0.086 kg

Sw 14

Anzeigebereiche: von 40 bar bis 400 bar - Pressure ranges: from 40 up to 400 bar

-1 - 0 bar

0 - 1 bar

0 - 1.6 bar

0 - 2.5 bar

0- 4 bar

0- 6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
