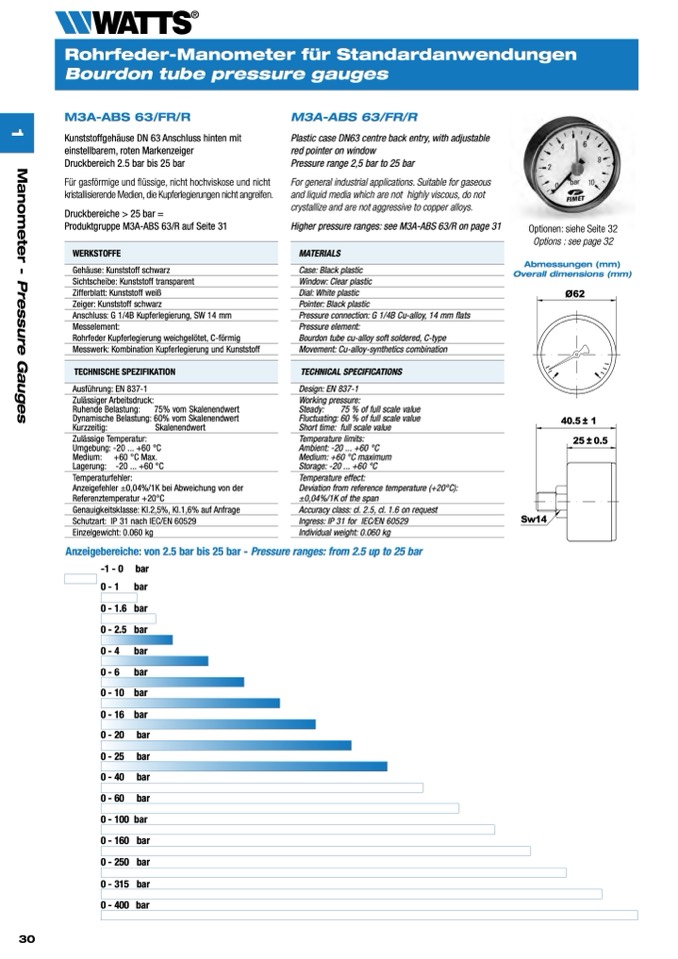

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

TECHNISCHE SPEZIFIKATION

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Black plastic

TECHNICAL SPECIFICATIONS

Ingress: IP 31 for IEC/EN 60529

Messelement:

Rohrfeder Kupferlegierung weichgelötet, C-förmig

Pressure element:

Bourdon tube cu-alloy soft soldered, C-type

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

25±0.5

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

M3A-ABS 63/FR/R

Kunststoffgehäuse DN 63 Anschluss hinten mit

einstellbarem, roten Markenzeiger

Druckbereich 2.5 bar bis 25 bar

Für gasförmige und

flüssige, nicht hochviskose und nicht

kristallisierende Medien, die Kupferlegierungen nicht angreifen.

Druckbereiche > 25 bar =

Produktgruppe M3A-ABS 63/R auf Seite 31

Gehäuse: Kunststoff schwarz

Zifferblatt: Kunststoff weiß

Anschluss: G 1/4B Kupferlegierung, SW 14 mm

Messwerk: Kombination Kupferlegierung und Kunststoff

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Einzelgewicht: 0.060 kg

M3A-ABS 63/FR/R

Plastic case DN63 centre back entry, with adjustable

red pointer on window

Pressure range 2,5 bar to 25 bar

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Higher pressure ranges: see M3A-ABS 63/R on page 31

Case: Black plastic

Dial: White plastic

Pressure connection: G 1/4B Cu-alloy, 14 mm flats

Movement: Cu-alloy-synthetics combination

Design: EN 837-1

Optionen: siehe Seite 32

Options : see page 32

Abmessungen (mm)

Overall dimensions (mm)

Ø62

40.5 ± 1

Sw14

Sw1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Ø62

Accuracy class: cl. 2.5, cl. 1.6 on request

Individual weight: 0.060 kg

Anzeigebereiche: von 2.5 bar bis 25 bar - Pressure ranges: from 2.5 up to 25 bar

-1 - 0 bar

0 -1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
