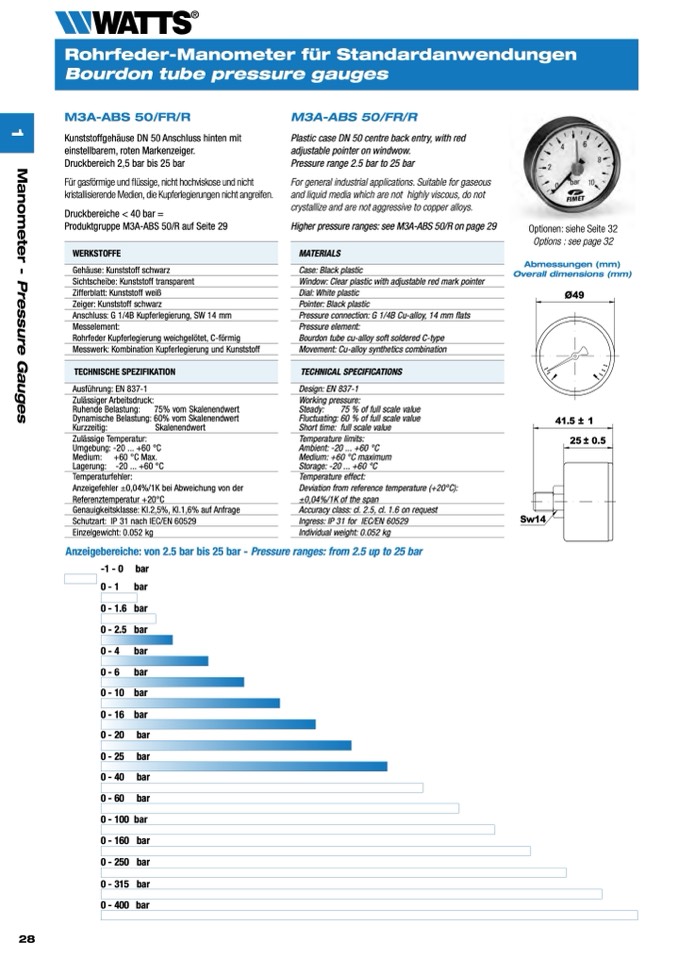

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

TECHNISCHE SPEZIFIKATION

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic with adjustable red mark pointer

Pointer: Black plastic

TECHNICAL SPECIFICATIONS

Ingress: IP 31 for IEC/EN 60529

Messelement:

Rohrfeder Kupferlegierung weichgelötet, C-förmig

Pressure element:

Bourdon tube cu-alloy soft soldered C-type

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

25 ± 0.5

M3A-ABS 50/FR/R

Kunststoffgehäuse DN 50 Anschluss hinten mit

einstellbarem, roten Markenzeiger.

Druckbereich 2,5 bar bis 25 bar

Für gasförmige und flüssige, nicht hochviskose und nicht

kristallisierende Medien, die Kupferlegierungen nicht angreifen.

Druckbereiche < 40 bar =

Produktgruppe M3A-ABS 50/R auf Seite 29

Gehäuse: Kunststoff schwarz

Zifferblatt: Kunststoff weiß

Anschluss: G 1/4B Kupferlegierung, SW 14 mm

Messwerk: Kombination Kupferlegierung und Kunststoff

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Einzelgewicht: 0.052 kg

M3A-ABS 50/FR/R

Plastic case DN 50 centre back entry, with red

adjustable pointer on windwow.

Pressure range 2.5 bar to 25 bar

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Higher pressure ranges: see M3A-ABS 50/R on page 29

Case: Black plastic

Dial: White plastic

Pressure connection: G 1/4B Cu-alloy, 14 mm flats

Movement: Cu-alloy synthetics combination

Design: EN 837-1

Optionen: siehe Seite 32

Options : see page 32

Abmessungen (mm)

Overall dimensions (mm)

Ø49

41.5 ± 1

Sw14

Sw1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Ø49

Accuracy class: cl. 2.5, cl. 1.6 on request

Individual weight: 0.052 kg

Anzeigebereiche: von 2.5 bar bis 25 bar - Pressure ranges: from 2.5 up to 25 bar

-1 - 0 bar

0 -1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
