92 | Piani cottura a induzione ed elettrici
Piani cottura a induzione ed elettrici | 93

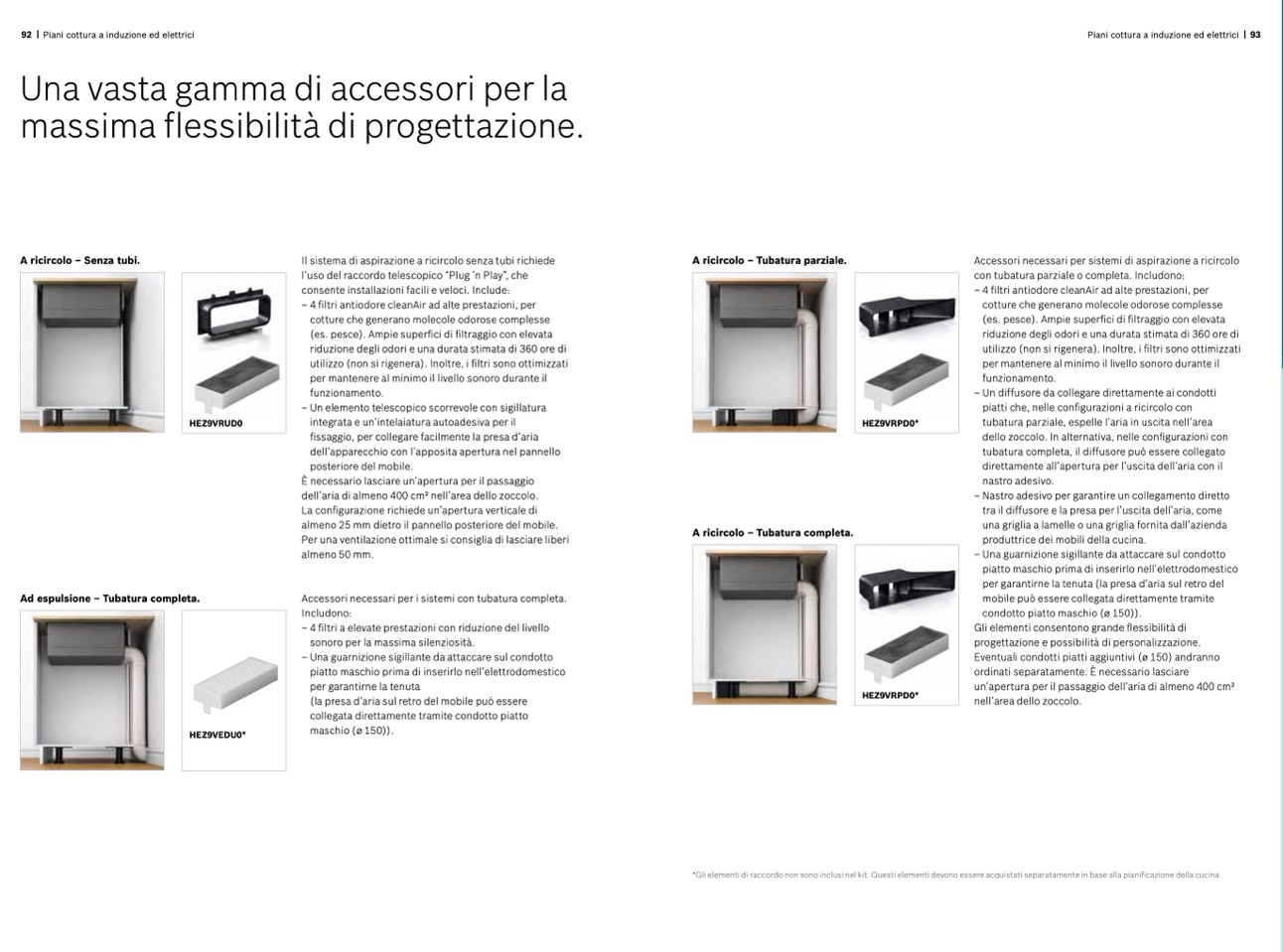

Una vasta gamma di accessori per la
massima flessibilità di progettazione.
A ricircolo – Senza tubi.
Il sistema di aspirazione a ricircolo senza tubi richiede
l’uso del raccordo telescopico “Plug ’n Play”, che
consente installazioni facili e veloci. Include:
– 4 filtri antiodore cleanAir ad alte prestazioni, per
cotture che generano molecole odorose complesse
(es. pesce). Ampie superfici di filtraggio con elevata
riduzione degli odori e una durata stimata di 360 ore di
utilizzo (non si rigenera). Inoltre, i filtri sono ottimizzati
per mantenere al minimo il livello sonoro durante il
funzionamento.
– Un elemento telescopico scorrevole con sigillatura
integrata e un’intelaiatura autoadesiva per il
fissaggio, per collegare facilmente la presa d’aria
dell’apparecchio con l’apposita apertura nel pannello
posteriore del mobile.
È necessario lasciare un’apertura per il passaggio
dell’aria di almeno 400 cm2 nell’area dello zoccolo.
La configurazione richiede un’apertura verticale di
almeno 25 mm dietro il pannello posteriore del mobile.
Per una ventilazione ottimale si consiglia di lasciare liberi
almeno 50 mm.
Accessori necessari per i sistemi con tubatura completa.
Includono:
– 4 filtri a elevate prestazioni con riduzione del livello
sonoro per la massima silenziosità.
– Una guarnizione sigillante da attaccare sul condotto
piatto maschio prima di inserirlo nell’elettrodomestico
per garantirne la tenuta
(la presa d’aria sul retro del mobile può essere
collegata direttamente tramite condotto piatto
maschio (ø 150)).
A ricircolo – Tubatura parziale.
A ricircolo – Tubatura completa.
Accessori necessari per sistemi di aspirazione a ricircolo
con tubatura parziale o completa. Includono:
– 4 filtri antiodore cleanAir ad alte prestazioni, per
cotture che generano molecole odorose complesse
(es. pesce). Ampie superfici di filtraggio con elevata
riduzione degli odori e una durata stimata di 360 ore di
utilizzo (non si rigenera). Inoltre, i filtri sono ottimizzati
per mantenere al minimo il livello sonoro durante il
funzionamento.
– Un diffusore da collegare direttamente ai condotti
piatti che, nelle configurazioni a ricircolo con
tubatura parziale, espelle l’aria in uscita nell’area
dello zoccolo. In alternativa, nelle configurazioni con
tubatura completa, il diffusore può essere collegato
direttamente all’apertura per l’uscita dell’aria con il
nastro adesivo.
– Nastro adesivo per garantire un collegamento diretto
tra il diffusore e la presa per l’uscita dell’aria, come
una griglia a lamelle o una griglia fornita dall’azienda
produttrice dei mobili della cucina.
– Una guarnizione sigillante da attaccare sul condotto
piatto maschio prima di inserirlo nell’elettrodomestico
per garantirne la tenuta (la presa d’aria sul retro del
mobile può essere collegata direttamente tramite
condotto piatto maschio (ø 150)).
Gli elementi consentono grande flessibilità di
progettazione e possibilità di personalizzazione.
Eventuali condotti piatti aggiuntivi (ø 150) andranno
ordinati separatamente. È necessario lasciare
un’apertura per il passaggio dell’aria di almeno 400 cm2
nell’area dello zoccolo.
Ad espulsione – Tubatura completa.
HEZ9VRUD0
HEZ9VRPD0*
HEZ9VEDU0*
HEZ9VRPD0*
*Gli elementi di raccordo non sono inclusi nel kit. Questi elementi devono essere acquistati separatamente in base alla pianificazione della cucina.
