Centrale termica: cassette per pannelli

con climatica locale (UEP ... e UDP ...)

GENERALITÀ

• Acqua calda centralizzata.

• Riscaldamento e condizionamento.

CARATTERISTICHE

• XTE 600.

E’ il regolatore climatico della temperatura dell’impianto di

riscaldamento, che funziona durante l’inverno. E’ la regolazione

climatica centralizzata, tarata leggermente abbondante, per

facilitare la regolazione climatica locale, per un miglior comfort

ed efficienza energetica: si perde meno calore ai montanti e si

ottimizza la portata.

Controlla anche il carico del boiler quando la temperatura dello

stesso (sonda B5) scende sotto un certo valore.

• BOILER.

Il boiler viene controllato nello stesso modo già descritto al

paragrafo a pagina 54.

• MAS.

Funzionamento come già visto al paragrafo a pagina 54, come

pure per la pompa di ricircolo Pr per l’acqua calda.

• Cavetto ACP 110.

Ogni cassetta ne è fornita per comunicare a IPS 438 quante

cassette sono attive in ogni momento.

• IPS 438.

Comando pompa circolazione impianto a giri variabili . Questo

regolatore conosce in ogni istante quante sono le cassette attive

e comanda la pompa di circolazione a giri variabili in maniera

proporzionale a questo numero. Questo comando deve fun-

zionare sia nella stagione invernale che nella stagione estiva.

E’ perciò IPS 438 che controlla direttamente la pompa di cir-

colazione impianto per l’On-Off, oltre a controllarne la velocità.

✧ Nessuna cassetta attiva. Invia un comando di spegnimento

o antigelo al regolatore climatico durante l’inverno e spegne

direttamente la pompa.

✧ Almeno una cassetta attiva. Toglie il comando di spegni-

mento o antigelo durante l’inverno e comanda la pompa

impianto al minimo.

✧ Almeno 2-3 cassette attive. Comanda la chiusura della

valvola di by-pass Vcb, che garantisce una portata minima

all’impianto anche con tutte le cassette a due vie o equivalenti.

• Pi.

E’ la pompa di circolazione a giri variabili per l’impianto di

riscaldamento e condizionamento dei pannelli.

•Vcb+Vrb.

E’ la valvola di by-pass che garantisce la minima portata,

tarabile attraverso la valvola manuale Vrb.

• Caldaia/e.

Funzionamento come già visto al paragrafo a pagina 54, durante

l’estate le caldaie sono controllate da xTE 600, per fornire il

riscaldamento del boiler.

• LCR 348.

Converte la temperatura voluta da xTE 600, dal Bus C-Ring

nell’uscita 0...10 Volt.

• Vei.

Sono due valvole a 3 vie per sconnettere il riscaldamento e

connettere il condizionamento, quando si passa da inverno

ad estate. La commutazione estate/inverno può essere fatta

manualmente, oppure con un orologio con datario.

La commutazione estate/inverno deve essere inviata anche a

tutte le cassette per il controllo della diversità di funzionamen-

to. Vedere la scheda tecnica di queste cassette per i dettagli.

• Comando centralizzato estate/inverno.

Questo comando parte dalla centrale termica e viene inviato

a tutte le cassette per comunicare loro il cambiamento di

stagione.

• CAP 328.

Converte e amplifica il segnale della propria sonda di tempera-

tura esterna, e lo invia a tutte le cassette per comunicare loro il

valore della temperatura esterna, necessario per la regolazione

climatica locale estate/inverno.

• CHILLER.

E’ la macchina frigorifera regolata a temperatura costante.

Ogni singola cassetta è dotata di propria climatica anche estiva

e di sonde per l’anticondensa ai pannelli.

56

Riserviamo il diritto di modifiche senza preavviso

BOILER

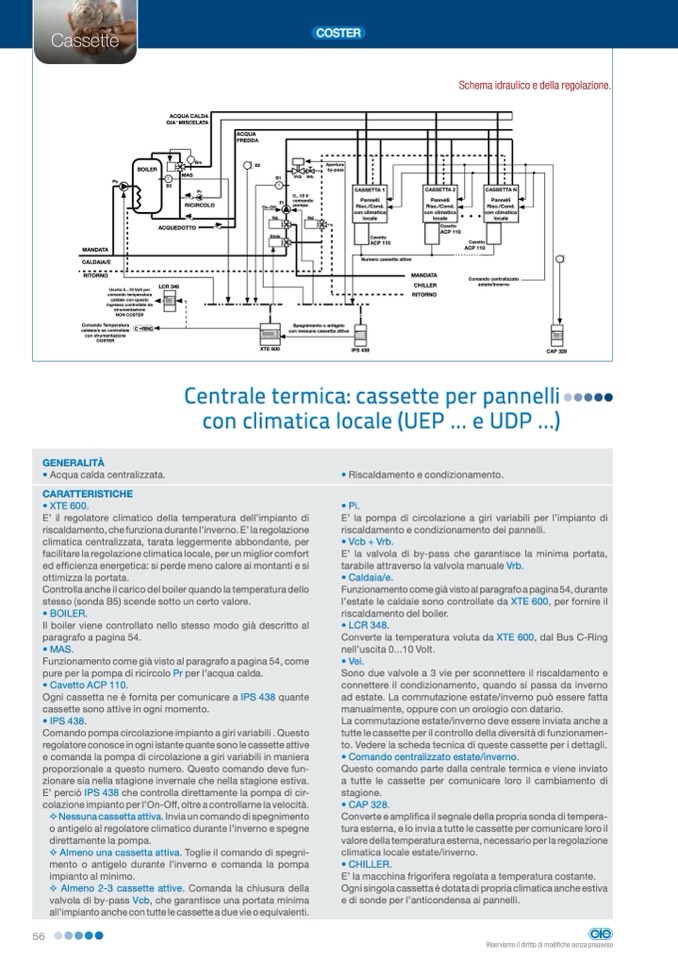

Schema idraulico e della regolazione.

ACQUA CALDA

GIA' MISCELATA

Bm

Pb

T

B5

ACQUEDOTT

LCR 348

MANDATA

CALDAIA/E

RITORNO

Numero cassette attive

ACQUA

FREDDA

B2

On-Off

Vei

Vmix

MAS

B1

T

Pi

Vcb Vrb

0...10 V

comando

pompa

Vei

Apertura

by-pass

Pr

CASSETTA 1

Pannelli

Risc./Cond.

con climatica

locale

CASSETTA 2

Pannelli

Risc./Cond.

con climatica

locale

CASSETTA N

Pannelli

Risc./Cond.

con climatica

locale

RICIRCOLO

O

avetto

ACP 110

C

Cavetto

ACP 110

Cavetto

ACP 110

Spegnimento o antigelo

con nessuna cassetta attiva

Uscita 0...10 Volt per

comando temperatura

caldaie con questo

ingresso controllate da

strumentazione

NON COSTER

MANDATA

CHILLER

RITORNO

Comando centralizzato

estate/inverno

Comando Temperatura

caldaia/e se controllate

con strumentazione

COSTER

C RING

XTE 600

IPS 438

CAP 328
