Centrale termica: satelliti per radiatori
senza climatica (UST ...)
GENERALITÀ
• Senza termostatiche ai radiatori.
• Solo riscaldamento.
• Acqua calda sanitaria con scambiatore locale.
CARATTERISTICHE
• XTE 600.
E’ il regolatore climatico della temperatura dell’impianto di
riscaldamento. La regolazione climatica deve essere tarata con
una temperatura minima che sia sufficiente sia d’inverno che
d’estate per garantire la generazione dell’acqua calda locale
attraverso gli scambiatori. D’estate sarà mantenuto automati-
camente questo minimo, che dovrebbe essere intorno ai 60 °C.
La regolazione climatica in centrale termica non è strettamente
necessaria, anche se è molto utile, per limitare le perdite ai
montanti, tenuti caldi per 24 ore al giorno e tutti i giorni.
• Cavetto ACP 110.
Ogni satellite è fornito di questo accessorio per comunicare a
IPS 438 quanti satelliti sono attivi in ogni momento.
• IPS 438.
Comando pompa circolazione impianto a giri variabili.
Questo regolatore conosce in ogni istante quanti sono i satel-
liti attivi e comanda la pompa di circolazione a giri variabili in
maniera proporzionale a questo numero.
✧ Nessuna satellite attivo. Invia un comando di spegnimento
oppure antigelo al regolatore climatico.
✧ Almeno un satellite attivo. Toglie il comando di spegnimento
o antigelo e comanda la pompa impianto al minimo
✧ Almeno 2-3 satelliti attivi. Comanda la chiusura della
valvola di by-pass Vcb, che garantisce una portata minima
all’impianto anche con tutti i satelliti a due vie o equivalenti.
Si elimina così il ricircolo in caldaia, dannoso per l’efficienza
energetica.
• Pi.
E’ la pompa di circolazione a giri variabili per l’impianto di riscal-
damento. Questo tipo di pompa è fortemente raccomandata
per tutti gli impianti a satellite, poichè il carico dipende dalla
volontà degli utenti.
Questa pompa deve essere mantenuta ad una circolazione
minima garantita in inverno e d’estate, per permettere il buon
funzionamento degli scambiatori locali.
La pompa deve essere sempre accesa: il regolatore xTE 600
può comandare questa pompa solo in manuale, via telegestione
o locale, per maggior comodità.
•Vr.
Questa valvola di ricircolo è necessaria per mantenere caldi
i montanti.
Ogni satellite è dotato di un piccolo ricircolo locale, per man-
tenere caldi anche gli stacchi dai montanti.
Questi accorgimenti servono per accelerare l’arrivo dell’acqua
calda sanitaria, quando l’utente la chiede, poichè tutti i tubi
che portano la temperatura allo scambiatore sono già caldi.
• Caldaia/e.
Le caldaie possono essere una o più in sequenza. Se sono
controllate da apparecchiature Coster, il regolatore xTE 600
può pilotarle per la massima efficienza attraverso il Bus C-Ring.
Se non sono controllate da apparecchiature Coster è bene
abbiano l’ingresso standard 0...10 Volt per il comando della
temperatura voluta.
Tutte le caldaie di una certa qualità, già equipaggiate da elet-
tronica propria, hanno questo ingresso.
• LCR 348.
Converte la temperatura voluta da xTE 600, attraverso il Bus
C-Ring, nell’uscita 0...10 Volt.
Riserviamo il diritto di modifiche senza preavviso
57
ACQUA
FREDDA
T B2
B1
On-Off
Pi
Vmix
XTE 600
Vr

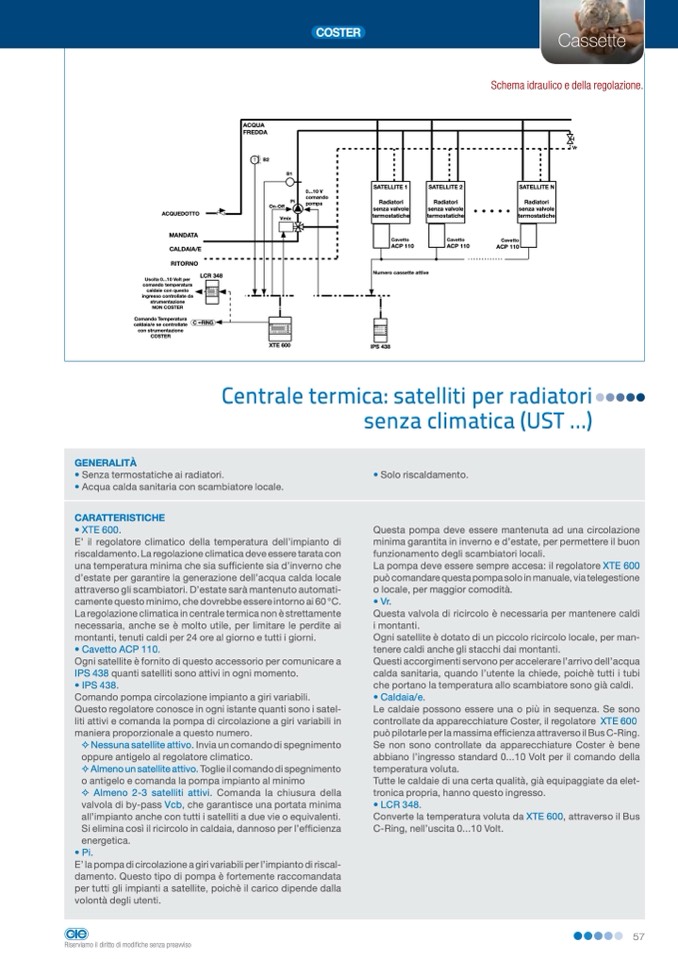

Schema idraulico e della regolazione.
0...10 V
comando
pompa
ACQUEDOTTO
MANDATA
CALDAIA/E
RITORNO
SATELLITE 1
Radiatori
senza valvole
termostatiche
SATELLITE 2
Radiatori
senza valvole
termostatiche
SATELLITE N
Radiatori
senza valvole
termostatiche
Cavetto
ACP 110
Cavetto
Cavetto
ACP 110
ACP 110
Uscita 0...10 Volt per
comando temperatura
caldaie con questo
ingresso controllate da
strumentazione
NON COSTER
LCR 348
Numero cassette attive
IPS 438
Comando Temperatura
caldaia/e se controllate
con strumentazione
COSTER
C RING
