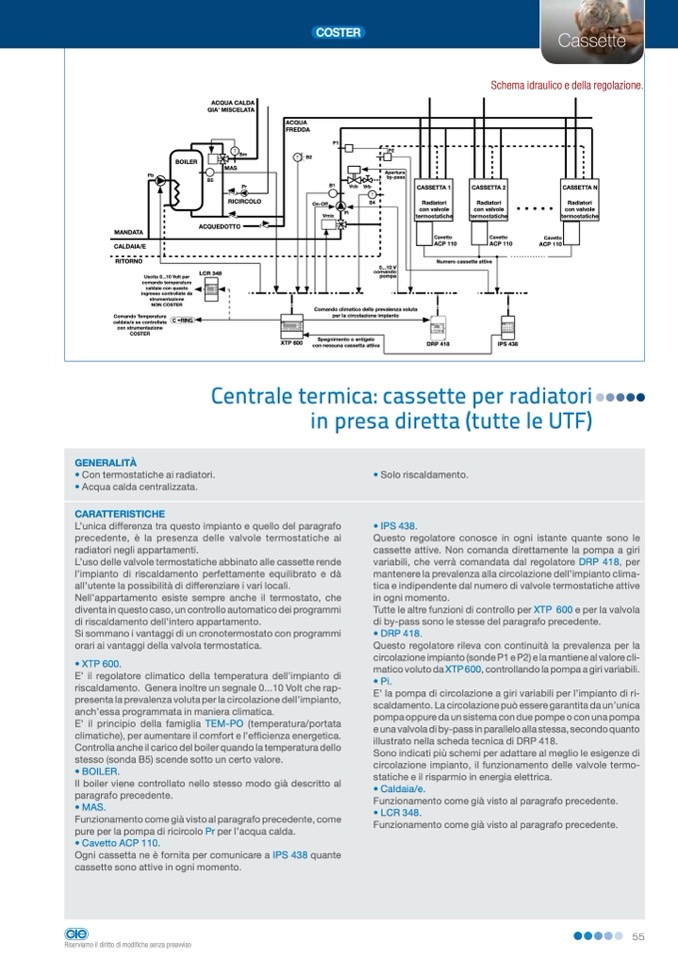

Centrale termica: cassette per radiatori

in presa diretta (tutte le UTF)

GENERALITÀ

• Con termostatiche ai radiatori.

• Solo riscaldamento.

• Acqua calda centralizzata.

CARATTERISTICHE

L’unica differenza tra questo impianto e quello del paragrafo

precedente, è la presenza delle valvole termostatiche ai

radiatori negli appartamenti.

L’uso delle valvole termostatiche abbinato alle cassette rende

l’impianto di riscaldamento perfettamente equilibrato e dà

all’utente la possibilità di differenziare i vari locali.

Nell’appartamento esiste sempre anche il termostato, che

diventa in questo caso, un controllo automatico dei programmi

di riscaldamento dell’intero appartamento.

Si sommano i vantaggi di un cronotermostato con programmi

orari ai vantaggi della valvola termostatica.

• XTP 600.

E’ il regolatore climatico della temperatura dell’impianto di

riscaldamento. Genera inoltre un segnale 0...10 Volt che rap-

presenta la prevalenza voluta per la circolazione dell’impianto,

anch’essa programmata in maniera climatica.

E’ il principio della famiglia TEM-PO (temperatura/portata

climatiche), per aumentare il comfort e l’efficienza energetica.

Controlla anche il carico del boiler quando la temperatura dello

stesso (sonda B5) scende sotto un certo valore.

• BOILER.

Il boiler viene controllato nello stesso modo già descritto al

paragrafo precedente.

• MAS.

Funzionamento come già visto al paragrafo precedente, come

pure per la pompa di ricircolo Pr per l’acqua calda.

• Cavetto ACP 110.

Ogni cassetta ne è fornita per comunicare a IPS 438 quante

cassette sono attive in ogni momento.

• IPS 438.

Questo regolatore conosce in ogni istante quante sono le

cassette attive. Non comanda direttamente la pompa a giri

variabili, che verrà comandata dal regolatore DRP 418, per

mantenere la prevalenza alla circolazione dell’impianto clima-

tica e indipendente dal numero di valvole termostatiche attive

in ogni momento.

Tutte le altre funzioni di controllo per xTP 600 e per la valvola

di by-pass sono le stesse del paragrafo precedente.

• DRP 418.

Questo regolatore rileva con continuità la prevalenza per la

circolazione impianto (sonde P1 e P2) e la mantiene al valore cli-

matico voluto da xTP 600, controllando la pompa a giri variabili.

• Pi.

E’ la pompa di circolazione a giri variabili per l’impianto di ri-

scaldamento. La circolazione può essere garantita da un’unica

pompa oppure da un sistema con due pompe o con una pompa

e una valvola di by-pass in parallelo alla stessa, secondo quanto

illustrato nella scheda tecnica di DRP 418.

Sono indicati più schemi per adattare al meglio le esigenze di

circolazione impianto, il funzionamento delle valvole termo-

statiche e il risparmio in energia elettrica.

• Caldaia/e.

Funzionamento come già visto al paragrafo precedente.

• LCR 348.

Funzionamento come già visto al paragrafo precedente.

Riserviamo il diritto di modifiche senza preavviso

55

Schema idraulico e della regolazione.

BOILER

Pb

ACQUA CALDA

GIA' MISCELATA

T

Bm

MAS

B5

ACQUEDOTTO

LCR 348

P2

Apertura

by-pass

0...10 V

comando

pompa

Comando climatico della prevalenza voluta

per la circolazione impianto

Spegnimento o antigelo

con nessuna cassetta attiva

ACQUA

FREDDA

T B2

On-Off

Vmix

P1

B1

MANDATA

CALDAIA/E

RITORNO

CASSETTA 1

Radiatori

con valvole

termostatiche

Cavetto

ACP 110

CASSETTA 2

Radiatori

con valvole

termostatiche

Cavetto

ACP 110

Cavetto

ACP 110

Pr

Vcb Vrb

T

B4

CASSETTA N

Radiatori

con valvole

termostatiche

RICIRCOLO

Pi

Numero cassette attive

Uscita 0...10 Volt per

comando temperatura

caldaie con questo

ingresso controllate da

strumentazione

NON COSTER

Comando Temperatura

caldaia/e se controllate

con strumentazione

COSTER

C RING

COSTER

CIRCOLAZIONE

DRP 418

TEM-P

XTP 600

DRP 418

IPS 438
