Centrale termica: cassette per radiatori

in presa diretta (tutte le UTF)

GENERALITÀ

• Senza termostatiche ai radiatori.

• Solo riscaldamento.

• Acqua calda centralizzata.

CARATTERISTICHE

• XTE 600.

E’ il regolatore climatico della temperatura dell’impianto di

riscaldamento. Controlla anche il carico del boiler quando la

temperatura dello stesso (sonda B5) scende sotto un certo valore.

• BOILER.

Il boiler viene mantenuto ad una temperatura elevata (almeno

70 °C) per combattere il formarsi della legionella. Inoltre il boiler,

a questa temperatura, è come se fosse il 50-70% più grande

(accumula più calore). Il comando della pompa di carico Pb è

fatto da xTE 600, in modo da ottimizzare l’ef

ficienza energetica.

✧ La pompa Pb viene spenta quando la temperatura del boiler

raggiunge il 70-80 °C (tarabili).

✧ La pompa Pb viene riaccesa quando la temperatura del

boiler scende sotto i 50 °C (tarabili): in pratica il carico del

boiler viene fatto con differenziale di 20-30 °C.

Quando la caldaia è chiamata a scaldare il boiler, funziona

a potenza elevata per un tempo non breve, visto che

deve scaldare l’acqua del bollitore di almeno 20-30 °C

(differenziale). Inoltre verrà accesa pochissime volte al giorno

e quasi mai di notte. Quando la richiesta di acqua calda da

parte dell’utente non è al massimo si può accendere anche

solo una volta al giorno.

• MAS.

E’ il miscelatore elettronico che mantiene l’acqua calda da

distribuire agli utenti a temperatura costante (4 -50 °C legali),

indipendentemente dalla temperatura del boiler.

• Pr.

Pompa di ricircolo per l’acqua calda sanitaria. E’ indispensabile

per dare un servizio rapido agli utenti.

• Cavetto ACP 110.

Ogni cassetta è fornita di questo accessorio per comunicare a

IPS 438 quante cassette sono attive in ogni momento.

• IPS 438.

Comando pompa circolazione impianto a giri variabili.

Questo regolatore conosce in ogni istante quante sono le

cassette attive e comanda la pompa di circolazione a giri

variabili in maniera proporzionale a questo numero.

✧ Nessuna cassetta attiva. Invia un comando di spegnimento

oppure antigelo al regolatore climatico.

✧Almenounacassettaattiva.Toglieilcomandodispegnimento

o antigelo e comanda la pompa impianto al minimo.

✧ Almeno 2 - 3 cassette attive. Comanda la chiusura della valvola

di by-pass Vcb, che garantisce una portata minima all’impianto

anche con tutte le cassette a due vie o equivalenti. Si elimina

così il ricircolo in caldaia, dannoso per l’efficienza energetica.

• Pi.

E’ la pompa di circolazione a giri variabili per l’impianto

di riscaldamento. Questo tipo di pompa è fortemente

raccomandato per tutti gli impianti a cassette, poichè il carico

dipende dalla volontà degli utenti.

Si eliminano rumori e si migliora l’efficienza energetica.

•Vcb+Vrb.

E’ la valvola di by-pass che garantisce la minima portata,

tarabile attraverso la valvola manuale Vrb.

• Caldaia/e.

Le caldaie possono essere una o più in sequenza. Se sono

controllate da apparecchiature Coster, il regolatore. xTE 600

può pilotarle per la massima efficienza attraverso il Bus C-Ring.

Se non sono controllate da apparecchiature Coster è bene

abbiano l’ingresso standard 0...10 Volt per il comando della

temperatura voluta. Tutte le caldaie di una certa qualità, già

equipaggiate da elettronica propria, hanno questo ingresso.

• LCR 348.

Converte la temperatura voluta da xTE 600, attraverso il Bus

C-Ring, nell’uscita 0...10 Volt.

54

Riserviamo il diritto di modifiche senza preavviso

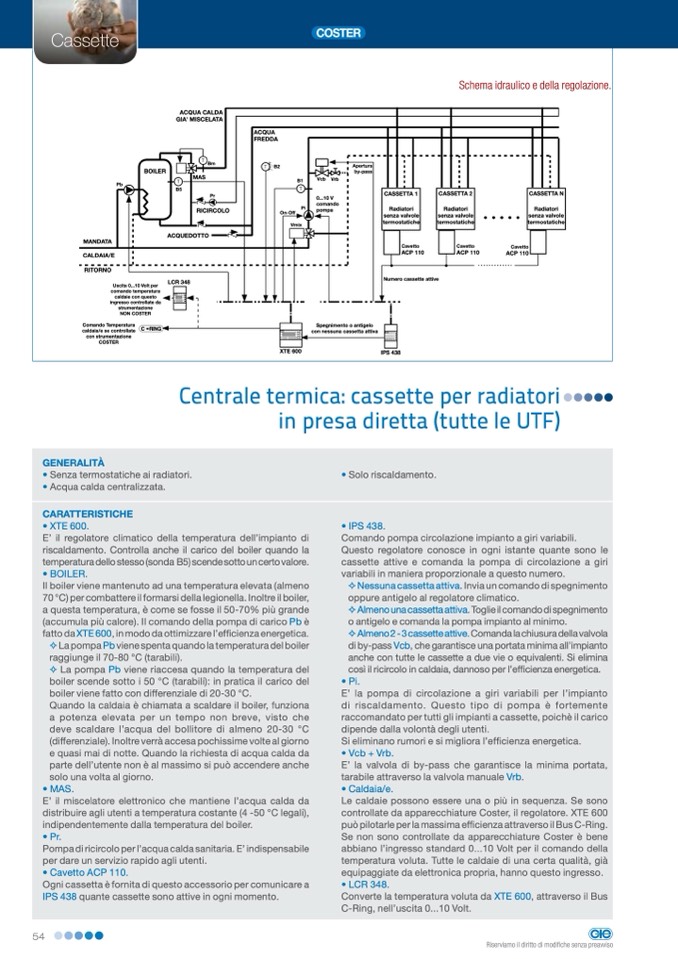

Schema idraulico e della regolazione.

ACQUA

FREDDA

T B2

B1

T

Pi

On-Off

Vmix

Apertura

by-pass

BOILER

Pb

ACQUA CALDA

GIA' MISCELATA

T

Bm

T

B5

ACQUEDOTTO

LCR 348

MAS

Pr

CASSET

Radiat

C

CASSET

Radiat

avetto

C

ACP 110

TA 2

ori

senza valvole

termostatiche

TA N

ori

senza valvole

termostatiche

CASSET

Radiat

RICIRCOLO

MANDATA

CALDAIA/E

RITORNO

Uscita 0...10 Volt per

comando temperatura

caldaie con questo

ingresso controllate da

strumentazione

NON COSTER

Comando Temperatura

C RING

caldaia/e se controllate

con strumentazione

COSTER

Numero cassette attive

IPS 438

avetto

Cavetto

ACP 110

ACP 110

Spegnimento o antigelo

con nessuna cassetta attiva

XTE 600

Vcb Vrb

0...10 V

comando

pompa

TA 1

ori

senza valvole

termostatiche
