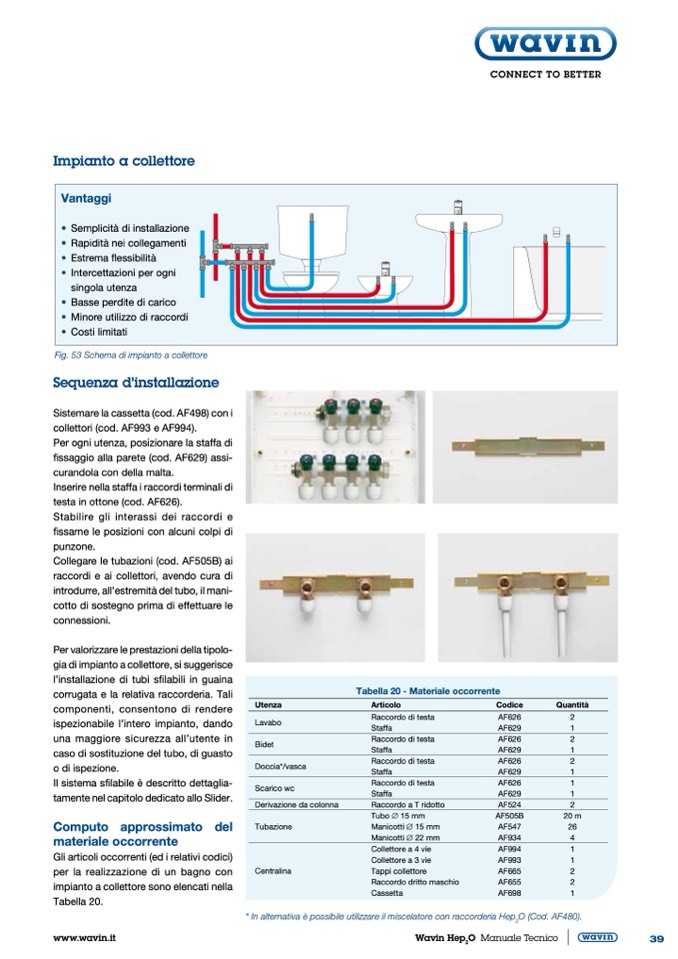

Impianto a collettore

Vantaggi

• Semplicità di installazione

• Rapidità nei collegamenti

• Estrema flessibilità

• Intercettazioni per ogni

singola utenza

• Basse perdite di carico

• Minore utilizzo di raccordi

• Costi limitati

Fig. 53 Schema di impianto a collettore

Sequenza d’installazione

Sistemare la cassetta (cod. AF498) con i

collettori (cod. AF993 e AF994).

Per ogni utenza, posizionare la staffa di

fissaggio alla parete (cod. AF629) assi-

curandola con della malta.

Inserire nella staffa i raccordi terminali di

testa in ottone (cod. AF626).

Stabilire gli interassi dei raccordi e

fissarne le posizioni con alcuni colpi di

punzone.

Collegare le tubazioni (cod. AF505B) ai

raccordi e ai collettori, avendo cura di

introdurre, all’estremità del tubo, il mani-

cotto di sostegno prima di effettuare le

connessioni.

Per valorizzare le prestazioni della tipolo-

gia di impianto a collettore, si suggerisce

l’installazione di tubi sfilabili in guaina

corrugata e la relativa raccorderia. Tali

componenti, consentono di rendere

ispezionabile l’intero impianto, dando

una maggiore sicurezza all’utente in

caso di sostituzione del tubo, di guasto

o di ispezione.

Il sistema sfilabile è descritto dettaglia-

tamente nel capitolo dedicato allo Slider.

Computo approssimato del

materiale occorrente

Gli articoli occorrenti (ed i relativi codici)

per la realizzazione di un bagno con

impianto a collettore sono elencati nella

Tabella 20.

Tabella 20 - Materiale occorrente

Utenza

Lavabo

Bidet

Doccia*/vasca

Scarico wc

Derivazione da colonna

Tubazione

Centralina

Articolo

Raccordo di testa

Staffa

Raccordo di testa

Staffa

Raccordo di testa

Staffa

Raccordo di testa

Staffa

Raccordo a T ridotto

Tubo ∅ 15 mm

Manicotti ∅ 15 mm

Manicotti ∅ 22 mm

Collettore a 4 vie

Collettore a 3 vie

Tappi collettore

Raccordo dritto maschio

Cassetta

Codice

AF626

AF629

AF626

AF629

AF626

AF629

AF626

AF629

AF524

AF505B

AF547

AF934

AF994

AF993

AF665

AF655

AF698

Quantità

2

1

2

1

2

1

1

1

2

20 m

26

4

1

1

2

2

1

www.wavin.it

Wavin Hep

2

O Manuale Tecnico

39

* In alternativa è possibile utilizzare il miscelatore con raccorderia Hep

2

O (Cod. AF480).
