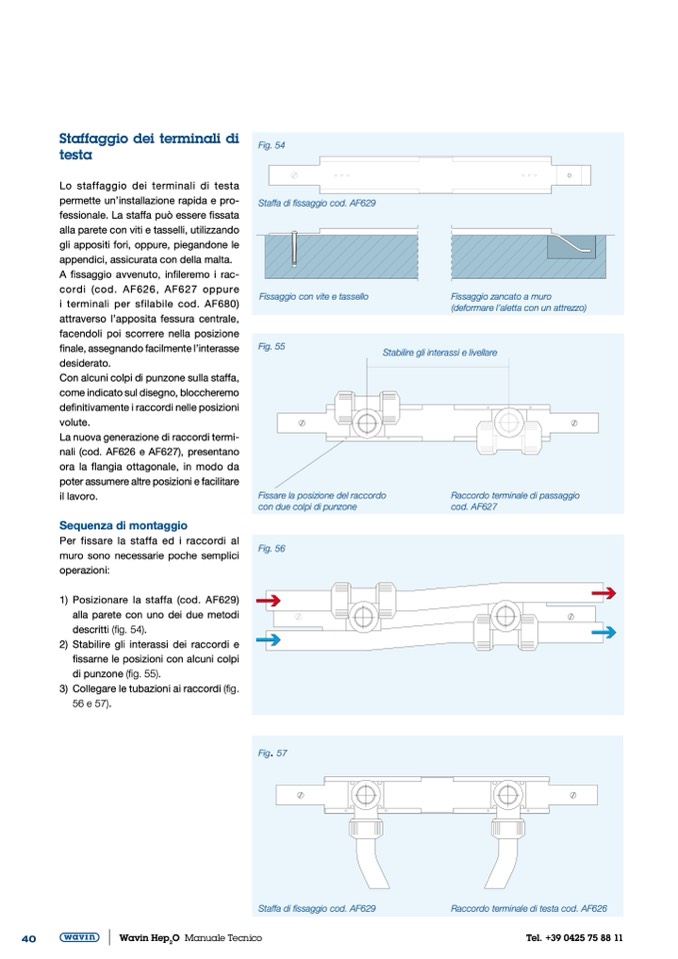

Staffaggio dei terminali di

testa

Lo staffaggio dei terminali di testa

permette un’installazione rapida e pro-

fessionale. La staffa può essere fissata

alla parete con viti e tasselli, utilizzando

gli appositi fori, oppure, piegandone le

appendici, assicurata con della malta.

A fissaggio avvenuto, infileremo i rac-

cordi (cod. AF626, AF627 oppure

i terminali per sfilabile cod. AF680)

attraverso l’apposita fessura centrale,

facendoli poi scorrere nella posizione

finale, assegnando facilmente l’interasse

desiderato.

Con alcuni colpi di punzone sulla staffa,

come indicato sul disegno, bloccheremo

definitivamente i raccordi nelle posizioni

volute.

La nuova generazione di raccordi termi-

nali (cod. AF626 e AF627), presentano

ora la flangia ottagonale, in modo da

poter assumere altre posizioni e facilitare

il lavoro.

Sequenza di montaggio

Per fissare la staffa ed i raccordi al

muro sono necessarie poche semplici

operazioni:

1) Posizionare la staffa (cod. AF629)

alla parete con uno dei due metodi

descritti (fig. 54).

2) Stabilire gli interassi dei raccordi e

fissarne le posizioni con alcuni colpi

di punzone (fig. 55).

3) Collegare le tubazioni ai raccordi (fig.

56 e 57).

Fig. 54

Staffa di fissaggio cod. AF629

Fissaggio con vite e tassello

Fissaggio zancato a muro

(deformare l’aletta con un attrezzo)

Fig. 55

Stabilire gli interassi e livellare

Fissare la posizione del raccordo

Raccordo terminale di passaggio

con due colpi di punzone

cod. AF627

Fig. 56

Fig

.

57

Staffa di fissaggio cod. AF629

Raccordo terminale di testa cod. AF626
