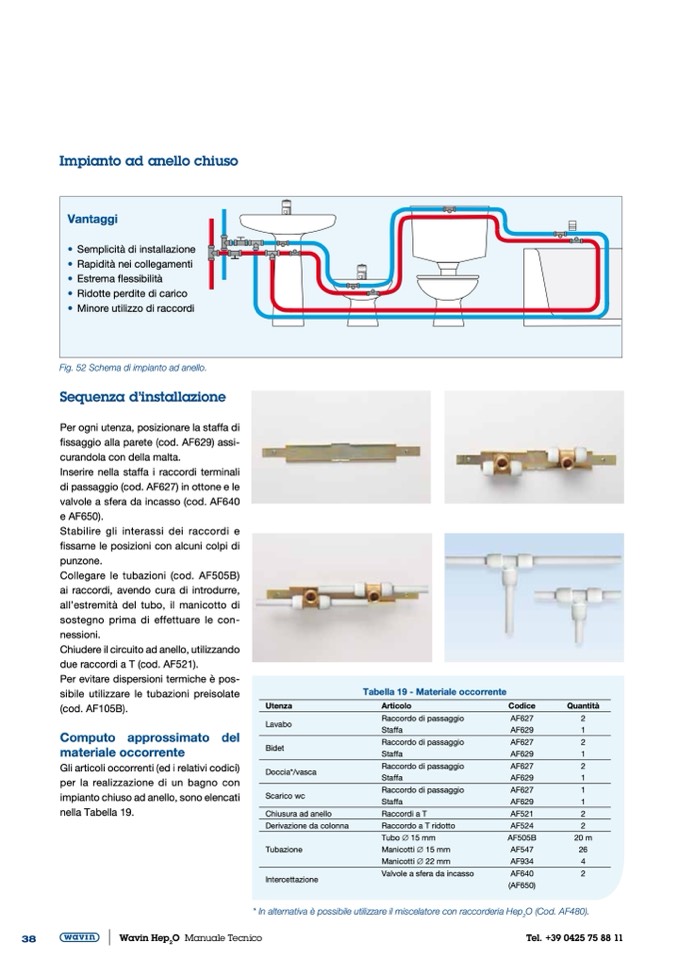

Impianto ad anello chiuso

Vantaggi

• Semplicità di installazione

• Rapidità nei collegamenti

• Estrema flessibilità

• Ridotte perdite di carico

• Minore utilizzo di raccordi

Fig. 52 Schema di impianto ad anello.

Sequenza d’installazione

Per ogni utenza, posizionare la staffa di

fissaggio alla parete (cod. AF629) assi-

curandola con della malta.

Inserire nella staffa i raccordi terminali

di passaggio (cod. AF627) in ottone e le

valvole a sfera da incasso (cod. AF640

e AF650).

Stabilire gli interassi dei raccordi e

fissarne le posizioni con alcuni colpi di

punzone.

Collegare le tubazioni (cod. AF505B)

ai raccordi, avendo cura di introdurre,

all’estremità del tubo, il manicotto di

sostegno prima di effettuare le con-

nessioni.

Chiudere il circuito ad anello, utilizzando

due raccordi a T (cod. AF521).

Per evitare dispersioni termiche è pos-

sibile utilizzare le tubazioni preisolate

(cod. AF105B).

Computo approssimato del

materiale occorrente

Gli articoli occorrenti (ed i relativi codici)

per la realizzazione di un bagno con

impianto chiuso ad anello, sono elencati

nella Tabella 19.

Utenza

Lavabo

Bidet

Doccia*/vasca

Scarico wc

Chiusura ad anello

Derivazione da colonna

Tubazione

Intercettazione

Tabella 19 - Materiale occorrente

Articolo

Raccordo di passaggio

Staffa

Raccordo di passaggio

Staffa

Raccordo di passaggio

Staffa

Raccordo di passaggio

Staffa

Raccordi a T

Raccordo a T ridotto

Tubo ∅ 15 mm

Manicotti ∅ 15 mm

Manicotti ∅ 22 mm

Valvole a sfera da incasso

Codice

AF627

AF629

AF627

AF629

AF627

AF629

AF627

AF629

AF521

AF524

AF505B

AF547

AF934

AF640

(AF650)

Quantità

2

1

2

1

2

1

1

1

2

2

20 m

26

4

2

38

Wavin Hep

2

O Manuale Tecnico

Tel. +39 0425 75 88 11

* In alternativa è possibile utilizzare il miscelatore con raccorderia Hep

2

O (Cod. AF480).
