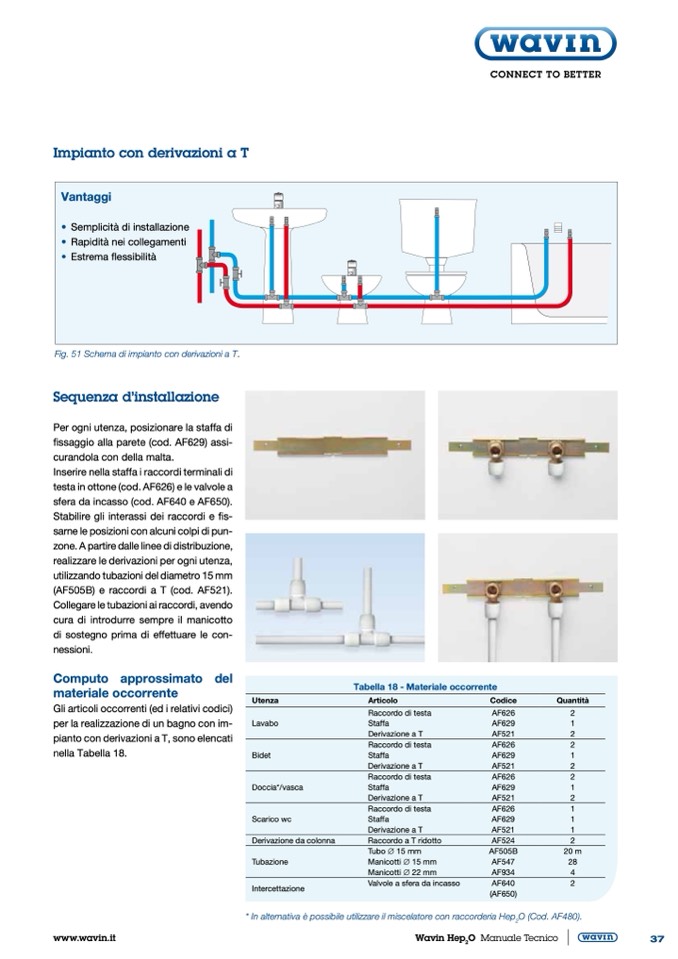

Impianto con derivazioni a T

Vantaggi

• Semplicità di installazione

• Rapidità nei collegamenti

• Estrema flessibilità

Fig. 51 Schema di impianto con derivazioni a T.

Sequenza d’installazione

Per ogni utenza, posizionare la staffa di

fissaggio alla parete (cod. AF629) assi-

curandola con della malta.

Inserire nella staffa i raccordi terminali di

testa in ottone (cod. AF626) e le valvole a

sfera da incasso (cod. AF640 e AF650).

Stabilire gli interassi dei raccordi e fis-

sarne le posizioni con alcuni colpi di pun-

zone. A partire dalle linee di distribuzione,

realizzare le derivazioni per ogni utenza,

utilizzando tubazioni del diametro 15 mm

(AF505B) e raccordi a T (cod. AF521).

Collegare le tubazioni ai raccordi, avendo

cura di introdurre sempre il manicotto

di sostegno prima di effettuare le con-

nessioni.

Computo approssimato del

materiale occorrente

Gli articoli occorrenti (ed i relativi codici)

per la realizzazione di un bagno con im-

pianto con derivazioni a T, sono elencati

nella Tabella 18.

Tabella 18 - Materiale occorrente

Utenza

Lavabo

Bidet

Doccia*/vasca

Scarico wc

Derivazione da colonna

Tubazione

Intercettazione

Articolo

Raccordo di testa

Staffa

Derivazione a T

Raccordo di testa

Staffa

Derivazione a T

Raccordo di testa

Staffa

Derivazione a T

Raccordo di testa

Staffa

Derivazione a T

Raccordo a T ridotto

Tubo ∅ 15 mm

Manicotti ∅ 15 mm

Manicotti ∅ 22 mm

Valvole a sfera da incasso

Codice

AF626

AF629

AF521

AF626

AF629

AF521

AF626

AF629

AF521

AF626

AF629

AF521

AF524

AF505B

AF547

AF934

AF640

(AF650)

Quantità

2

1

2

2

1

2

2

1

2

1

1

1

2

20 m

28

4

2

www.wavin.it

Wavin Hep

2

O Manuale Tecnico

37

* In alternativa è possibile utilizzare il miscelatore con raccorderia Hep

2

O (Cod. AF480).
