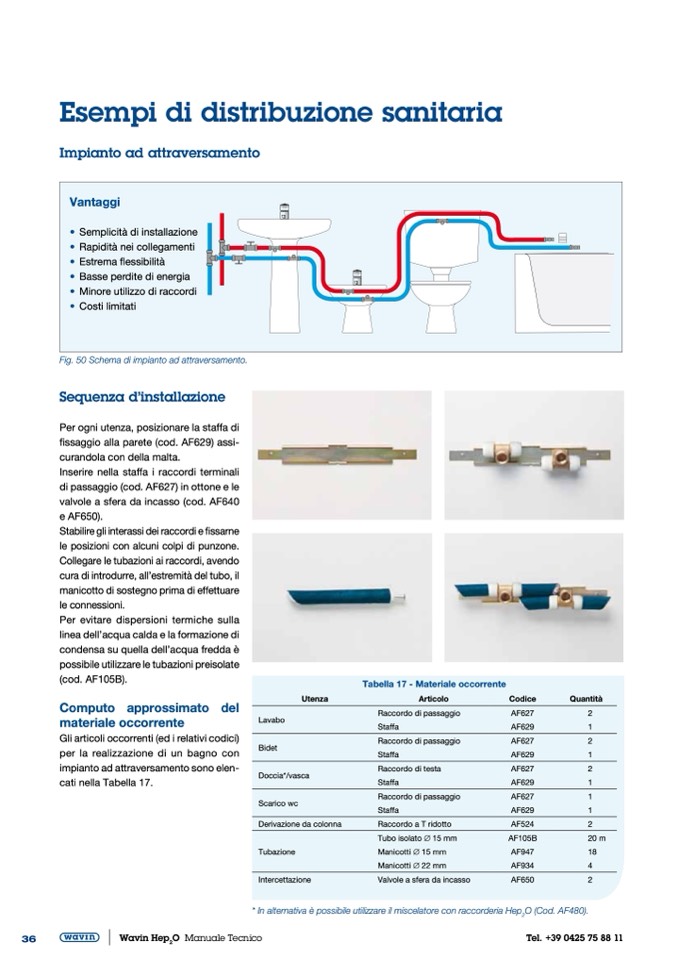

Esempi di distribuzione sanitaria

Impianto ad attraversamento

Vantaggi

• Semplicità di installazione

• Rapidità nei collegamenti

• Estrema flessibilità

• Basse perdite di energia

• Minore utilizzo di raccordi

• Costi limitati

Fig. 50 Schema di impianto ad attraversamento.

Sequenza d’installazione

Per ogni utenza, posizionare la staffa di

fissaggio alla parete (cod. AF629) assi-

curandola con della malta.

Inserire nella staffa i raccordi terminali

di passaggio (cod. AF627) in ottone e le

valvole a sfera da incasso (cod. AF640

e AF650).

Stabilire gli interassi dei raccordi e fissarne

le posizioni con alcuni colpi di punzone.

Collegare le tubazioni ai raccordi, avendo

cura di introdurre, all’estremità del tubo, il

manicotto di sostegno prima di effettuare

le connessioni.

Per evitare dispersioni termiche sulla

linea dell’acqua calda e la formazione di

condensa su quella dell’acqua fredda è

possibile utilizzare le tubazioni preisolate

(cod. AF105B).

Computo approssimato del

materiale occorrente

Gli articoli occorrenti (ed i relativi codici)

per la realizzazione di un bagno con

impianto ad attraversamento sono elen-

cati nella Tabella 17.

Utenza

Tabella 17 - Materiale occorrente

Articolo

Raccordo di passaggio

Staffa

Raccordo di passaggio

Staffa

Raccordo di testa

Staffa

Raccordo di passaggio

Staffa

Raccordo a T ridotto

Tubo isolato ∅ 15 mm

Manicotti ∅ 15 mm

Manicotti ∅ 22 mm

Valvole a sfera da incasso

Codice

AF627

AF629

AF627

AF629

AF627

AF629

AF627

AF629

AF524

AF105B

AF947

AF934

AF650

Quantità

2

1

2

1

2

1

1

1

2

20 m

18

4

2

Lavabo

Bidet

Doccia*/vasca

Scarico wc

Derivazione da colonna

Tubazione

Intercettazione

36

Wavin Hep

2

O Manuale Tecnico

Tel. +39 0425 75 88 11

* In alternativa è possibile utilizzare il miscelatore con raccorderia Hep

2

O (Cod. AF480).
