Verifica della giunzione con la tecnologia di riconoscimento In4SureTM
Seguire la procedura per stabilire la profondità di inserimento del tubo nel raccordo come illustrato in precedenza (vedi pag.
21).
La tecnologia di riconoscimento di giunzione In4Sure
TM
fornisce un ulteriore metodo di controllo consentendo di ‘sentire’
se il tubo è completamente inserito.
Per usare la tecnologia di riconoscimento di giunzione In4Sure
TM
:
1.Tenere il raccordo in una mano.
2.Una volta inserito il manicotto di sostegno, innestare il tubo nel raccordo.
3.Quando il tubo è in battuta, ruotarlo e se perfettamente inserito si avvertirà una vibrazione causata dall’estremità profilata
del manicotto di sostegno a contatto con la sede dentellata all’interno del raccordo.
4.Tirare indietro per attivare la griffa di bloccaggio.
Questa semplice procedura è stata progettata per garantire la corretta giunzione. È possibile effettuare anche un controllo visivo
verificando che il segno ‘^’ successivo è coincidente all’estremità del raccordo.

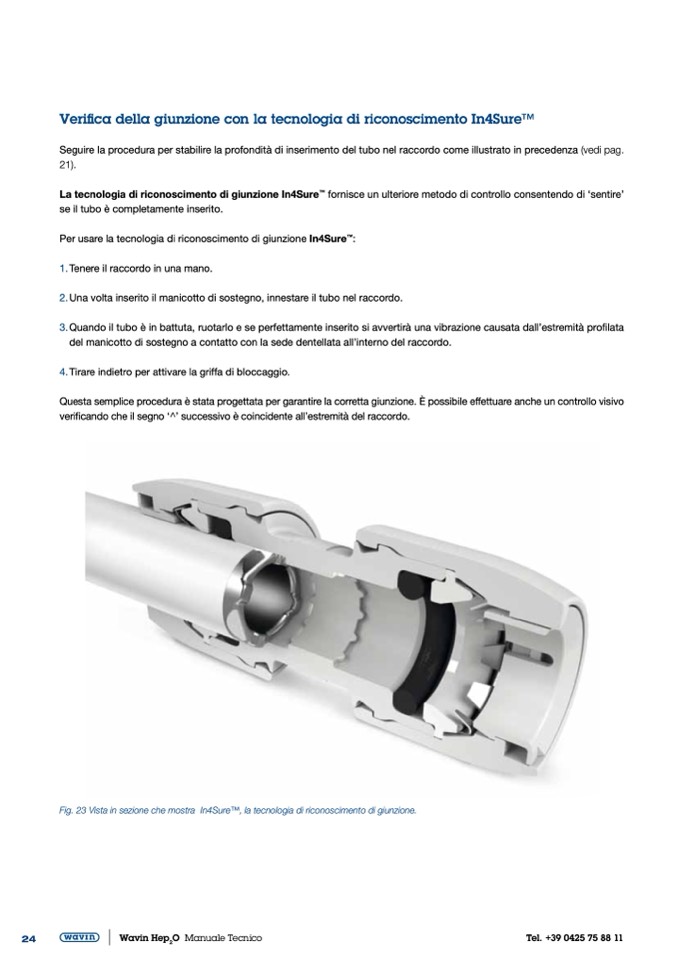

Fig. 23 Vista in sezione che mostra In4SureTM, la tecnologia di riconoscimento di giunzione.
