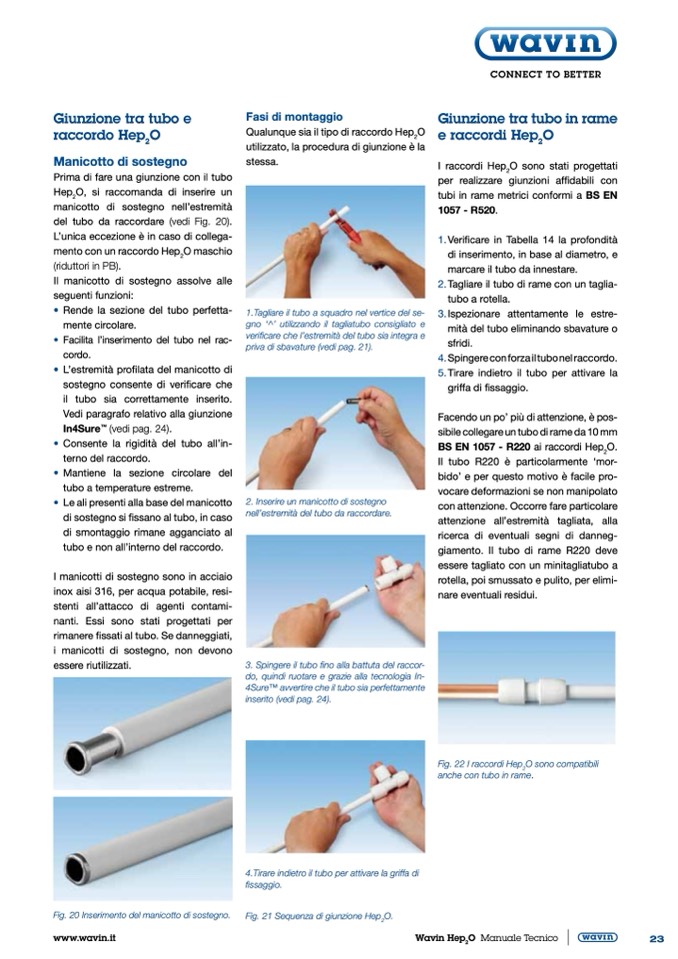

Giunzione tra tubo e
raccordo Hep
2
O
Manicotto di sostegno
Prima di fare una giunzione con il tubo
Hep
2
O, si raccomanda di inserire un
manicotto di sostegno nell’estremità
del tubo da raccordare (vedi Fig. 20).
L’unica eccezione è in caso di collega-
mento con un raccordo Hep
2
O maschio
(riduttori in PB).
Il manicotto di sostegno assolve alle
seguenti funzioni:
• Rende la sezione del tubo perfetta-
mente circolare.
• Facilita l’inserimento del tubo nel rac-
cordo.
• L’estremità profilata del manicotto di
sostegno consente di verificare che
il tubo sia correttamente inserito.
Vedi paragrafo relativo alla giunzione
In4Sure
TM
(vedi pag. 24).
• Consente la rigidità del tubo all’in-
terno del raccordo.
• Mantiene la sezione circolare del
tubo a temperature estreme.
• Le ali presenti alla base del manicotto
di sostegno si fissano al tubo, in caso
di smontaggio rimane agganciato al
tubo e non all’interno del raccordo.
I manicotti di sostegno sono in acciaio
inox aisi 316, per acqua potabile, resi-
stenti all’attacco di agenti contami-
nanti. Essi sono stati progettati per
rimanere fissati al tubo. Se danneggiati,
i manicotti di sostegno, non devono
essere riutilizzati.
Fasi di montaggio
Qualunque sia il tipo di raccordo Hep
2
O
utilizzato, la procedura di giunzione è la
stessa.
1.Tagliare il tubo a squadro nel vertice del se-
gno ‘^’ utilizzando il tagliatubo consigliato e
verificare che l’estremità del tubo sia integra e
priva di sbavature (vedi pag. 21).
Giunzione tra tubo in rame
e raccordi Hep
2
O
I raccordi Hep
2
O sono stati progettati
per realizzare giunzioni affidabili con
tubi in rame metrici conformi a BS EN
1057 - R520.
1.Verificare in Tabella 14 la profondità
di inserimento, in base al diametro, e
marcare il tubo da innestare.
2.Tagliare il tubo di rame con un taglia-
tubo a rotella.
3. Ispezionare attentamente le estre-
mità del tubo eliminando sbavature o
sfridi.
4. Spingere con forza il tubo nel raccordo.
5.Tirare indietro il tubo per attivare la
griffa di fissaggio.
Facendo un po’ più di attenzione, è pos-
sibile collegare un tubo di rame da 10 mm
BS EN 1057 - R220 ai raccordi Hep
2
O.
Il tubo R220 è particolarmente ‘mor-
bido’ e per questo motivo è facile pro-
vocare deformazioni se non manipolato
con attenzione. Occorre fare particolare
attenzione all’estremità tagliata, alla
ricerca di eventuali segni di danneg-
giamento. Il tubo di rame R220 deve
essere tagliato con un minitagliatubo a
rotella, poi smussato e pulito, per elimi-
nare eventuali residui.
2. Inserire un manicotto di sostegno
nell’estremità del tubo da raccordare.
3. Spingere il tubo fino alla battuta del raccor-
do, quindi ruotare e grazie alla tecnologia In-
4SureTM avvertire che il tubo sia perfettamente
inserito (vedi pag. 24).
Fig. 20 Inserimento del manicotto di sostegno.
www.wavin.it
Fig. 21 Sequenza di giunzione Hep
2
O.
4.Tirare indietro il tubo per attivare la griffa di
fissaggio.
Fig. 22 I raccordi Hep
2
O sono compatibili
anche con tubo in rame.
