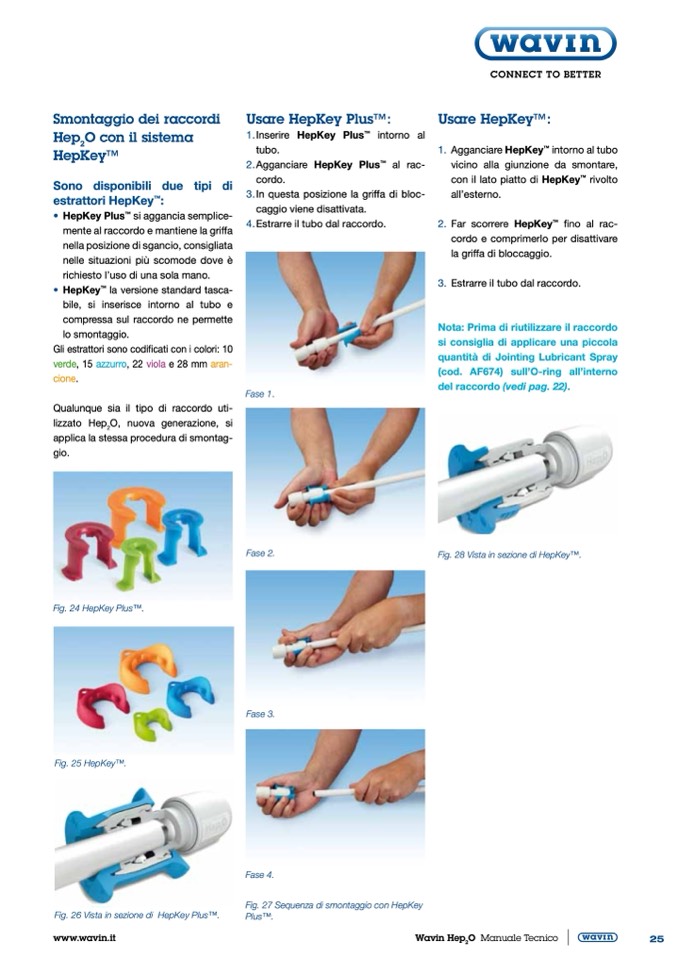

Smontaggio dei raccordi

Usare HepKey PlusTM:

1. Inserire HepKey Plus

TM

intorno al

tubo.

Usare HepKeyTM:

1. Agganciare HepKey

TM

intorno al tubo

vicino alla giunzione da smontare,

con il lato piatto di HepKey

TM

rivolto

all’esterno.

2. Far scorrere HepKey

TM

fino al rac-

cordo e comprimerlo per disattivare

la griffa di bloccaggio.

3. Estrarre il tubo dal raccordo.

Nota: Prima di riutilizzare il raccordo

si consiglia di applicare una piccola

quantità di Jointing Lubricant Spray

(cod. AF674) sull’O-ring all’interno

del raccordo (vedi pag. 22).

Fig. 28 Vista in sezione di HepKeyTM.

Hep O con il sistema

2

HepKeyTM

2. Agganciare

cordo.

HepKey

Plus

TM

al rac-

Sono disponibili due tipi di

estrattori HepKey

TM

:

• HepKey Plus

TM

si aggancia semplice-

mente al raccordo e mantiene la griffa

nella posizione di sgancio, consigliata

nelle situazioni più scomode dove è

richiesto l’uso di una sola mano.

• HepKey

TM

la versione standard tasca-

bile, si inserisce intorno al tubo e

compressa sul raccordo ne permette

lo smontaggio.

Gli estrattori sono codificati con i colori: 10

verde, 15 azzurro, 22 viola e 28 mm aran-

cione.

3.In questa posizione la griffa di bloc-

caggio viene disattivata.

4.Estrarre il tubo dal raccordo.

Fase 1.

Qualunque sia il tipo di raccordo uti-

lizzato Hep

2

O, nuova generazione, si

applica la stessa procedura di smontag-

gio.

Fase 2.

Fig. 24 HepKey PlusTM.

Fig. 25 HepKeyTM.

Fase 3.

Fig. 26 Vista in sezione di HepKey PlusTM.

Fase 4.

Fig. 27 Sequenza di smontaggio con HepKey

PlusTM.

www.wavin.it

Wavin Hep

2

O Manuale Tecnico

25
