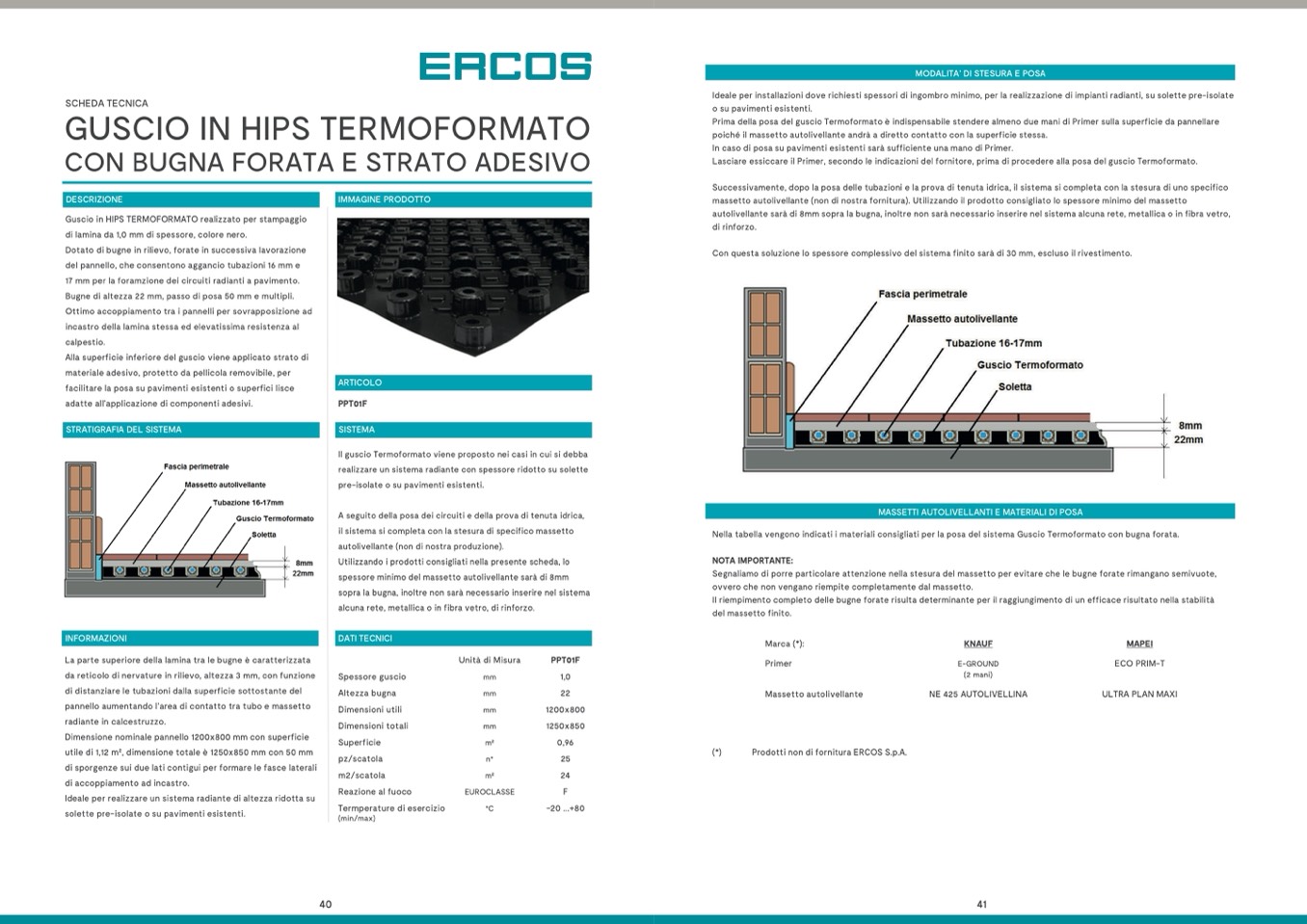

SCHEDA TECNICA
GUSCIO IN HIPS TERMOFORMATO
CON BUGNA FORATA E STRATO ADESIVO
Ideale per installazioni dove richiesti spessori di ingombro minimo, per la realizzazione di impianti radianti, su solette pre-isolate
o su pavimenti esistenti.
Prima della posa del guscio Termoformato è indispensabile stendere almeno due mani di Primer sulla superficie da pannellare
poiché il massetto autolivellante andrà a diretto contatto con la superficie stessa.
In caso di posa su pavimenti esistenti sarà sufficiente una mano di Primer.
Lasciare essiccare il Primer, secondo le indicazioni del fornitore, prima di procedere alla posa del guscio Termoformato.
Successivamente, dopo la posa delle tubazioni e la prova di tenuta idrica, il sistema si completa con la stesura di uno specifico
massetto autolivellante (non di nostra fornitura). Utilizzando il prodotto consigliato lo spessore minimo del massetto
autolivellante sarà di 8mm sopra la bugna, inoltre non sarà necessario inserire nel sistema alcuna rete, metallica o in fibra vetro,
di rinforzo.
Con questa soluzione lo spessore complessivo del sistema finito sarà di 30 mm, escluso il rivestimento.
MASSETTI AUTOLIVELLANTI E MATERIALI DI POSA
Nella tabella vengono indicati i materiali consigliati per la posa del sistema Guscio Termoformato con bugna forata.
NOTA IMPORTANTE:
Segnaliamo di porre particolare attenzione nella stesura del massetto per evitare che le bugne forate rimangano semivuote,
ovvero che non vengano riempite completamente dal massetto.
Il riempimento completo delle bugne forate risulta determinante per il raggiungimento di un efficace risultato nella stabilità
del massetto finito.
MODALITA’ DI STESURA E POSA
DESCRIZIONE
Guscio in HIPS TERMOFORMATO realizzato per stampaggio
di lamina da 1,0 mm di spessore, colore nero.
Dotato di bugne in rilievo, forate in successiva lavorazione
del pannello, che consentono aggancio tubazioni 16 mm e
17 mm per la foramzione dei circuiti radianti a pavimento.
Bugne di altezza 22 mm, passo di posa 50 mm e multipli.
Ottimo accoppiamento tra i pannelli per sovrapposizione ad
incastro della lamina stessa ed elevatissima resistenza al
calpestio.
Alla superficie inferiore del guscio viene applicato strato di
materiale adesivo, protetto da pellicola removibile, per
facilitare la posa su pavimenti esistenti o superfici lisce
adatte all’applicazione di componenti adesivi.
STRATIGRAFIA DEL SISTEMA
IMMAGINE PRODOTTO
ARTICOLO
PPT01F
SISTEMA
Il guscio Termoformato viene proposto nei casi in cui si debba
realizzare un sistema radiante con spessore ridotto su solette
pre-isolate o su pavimenti esistenti.
A seguito della posa dei circuiti e della prova di tenuta idrica,
il sistema si completa con la stesura di specifico massetto
autolivellante (non di nostra produzione).
Utilizzando i prodotti consigliati nella presente scheda, lo
spessore minimo del massetto autolivellante sarà di 8mm
sopra la bugna, inoltre non sarà necessario inserire nel sistema
alcuna rete, metallica o in fibra vetro, di rinforzo.
INFORMAZIONI
La parte superiore della lamina tra le bugne è caratterizzata
da reticolo di nervature in rilievo, altezza 3 mm, con funzione
di distanziare le tubazioni dalla superficie sottostante del
pannello aumentando l’area di contatto tra tubo e massetto
radiante in calcestruzzo.
Dimensione nominale pannello 1200x800 mm con superficie
utile di 1,12 m2, dimensione totale è 1250x850 mm con 50 mm
di sporgenze sui due lati contigui per formare le fasce laterali
di accoppiamento ad incastro.
Ideale per realizzare un sistema radiante di altezza ridotta su
solette pre-isolate o su pavimenti esistenti.
DATI TECNICI
Spessore guscio
Altezza bugna
Dimensioni utili
Dimensioni totali
Superficie
pz/scatola
m2/scatola
Reazione al fuoco
Termperature di esercizio
(min/max)
Unità di Misura
mm
mm
mm
mm
m2
n°
m2
EUROCLASSE
°C
PPT01F
1,0
22
1200x800
1250x850
0,96
25
24
F
-20 ...+80
