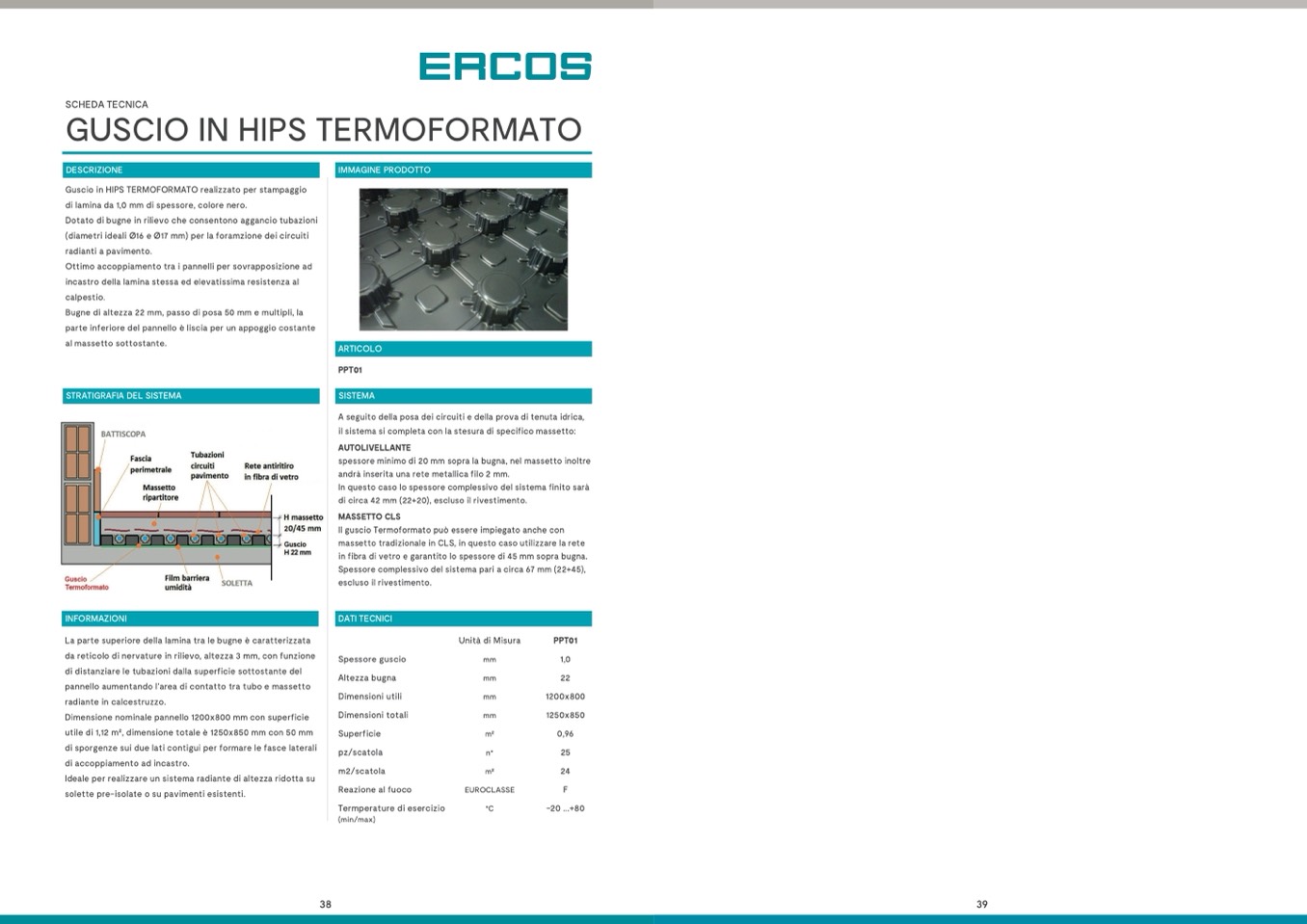

SCHEDA TECNICA
GUSCIO IN HIPS TERMOFORMATO
DESCRIZIONE
Guscio in HIPS TERMOFORMATO realizzato per stampaggio
di lamina da 1,0 mm di spessore, colore nero.
Dotato di bugne in rilievo che consentono aggancio tubazioni
(diametri ideali Ø16 e Ø17 mm) per la foramzione dei circuiti
radianti a pavimento.
Ottimo accoppiamento tra i pannelli per sovrapposizione ad
incastro della lamina stessa ed elevatissima resistenza al
calpestio.
Bugne di altezza 22 mm, passo di posa 50 mm e multipli, la
parte inferiore del pannello è liscia per un appoggio costante
al massetto sottostante.
STRATIGRAFIA DEL SISTEMA
IMMAGINE PRODOTTO
ARTICOLO
PPT01
SISTEMA
A seguito della posa dei circuiti e della prova di tenuta idrica,
il sistema si completa con la stesura di specifico massetto:
AUTOLIVELLANTE
spessore minimo di 20 mm sopra la bugna, nel massetto inoltre
andrà inserita una rete metallica filo 2 mm.
In questo caso lo spessore complessivo del sistema finito sarà
di circa 42 mm (22+20), escluso il rivestimento.
MASSETTO CLS
Il guscio Termoformato può essere impiegato anche con
massetto tradizionale in CLS, in questo caso utilizzare la rete
in fibra di vetro e garantito lo spessore di 45 mm sopra bugna.
Spessore complessivo del sistema pari a circa 67 mm (22+45),
escluso il rivestimento.
INFORMAZIONI
La parte superiore della lamina tra le bugne è caratterizzata
da reticolo di nervature in rilievo, altezza 3 mm, con funzione
di distanziare le tubazioni dalla superficie sottostante del
pannello aumentando l’area di contatto tra tubo e massetto
radiante in calcestruzzo.
Dimensione nominale pannello 1200x800 mm con superficie
utile di 1,12 m2, dimensione totale è 1250x850 mm con 50 mm
di sporgenze sui due lati contigui per formare le fasce laterali
di accoppiamento ad incastro.
Ideale per realizzare un sistema radiante di altezza ridotta su
solette pre-isolate o su pavimenti esistenti.
DATI TECNICI
Spessore guscio
Altezza bugna
Dimensioni utili
Dimensioni totali
Superficie
pz/scatola
m2/scatola
Reazione al fuoco
Termperature di esercizio
(min/max)
Unità di Misura
mm
mm
mm
mm
m2
n°
m2
EUROCLASSE
°C
PPT01
1,0
22
1200x800
1250x850
0,96
25
24
F
-20 ...+80
