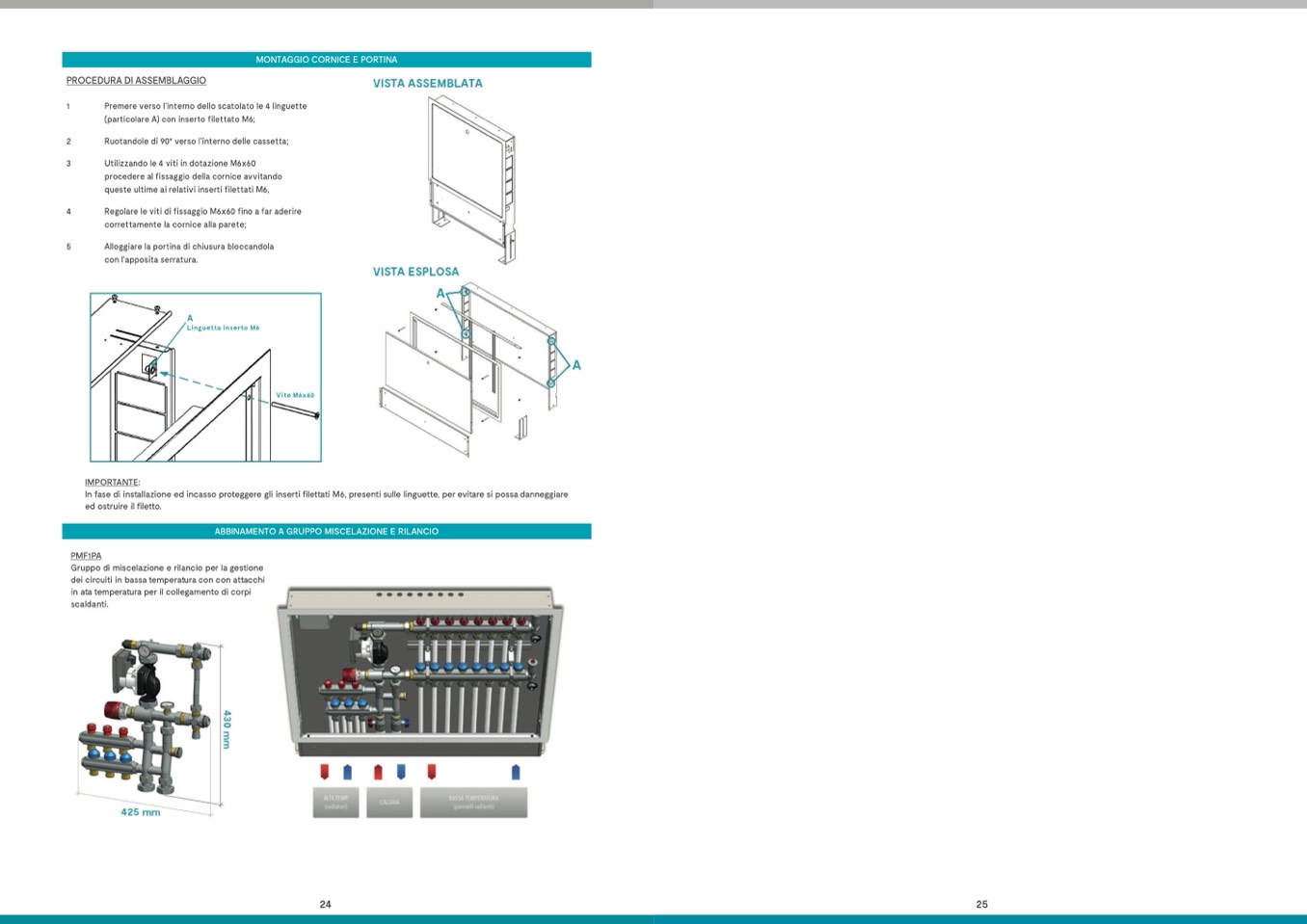

PROCEDURA DI ASSEMBLAGGIO

MONTAGGIO CORNICE E PORTINA

1

Premere verso l’interno dello scatolato le 4 linguette

(particolare A) con inserto filettato M6;

2

Ruotandole di 90° verso l’interno delle cassetta;

3

Utilizzando le 4 viti in dotazione M6x60

procedere al fissaggio della cornice avvitando

queste ultime ai relativi inserti filettati M6,

4

Regolare le viti di fissaggio M6x60 fino a far aderire

correttamente la cornice alla parete;

5

Alloggiare la portina di chiusura bloccandola

con l’apposita serratura.

IMPORTANTE:

In fase di installazione ed incasso proteggere gli inserti filettati M6, presenti sulle linguette, per evitare si possa danneggiare

ed ostruire il filetto.

ABBINAMENTO A GRUPPO MISCELAZIONE E RILANCIO

PMF1PA

Gruppo di miscelazione e rilancio per la gestione

dei circuiti in bassa temperatura con con attacchi

in ata temperatura per il collegamento di corpi

scaldanti.
