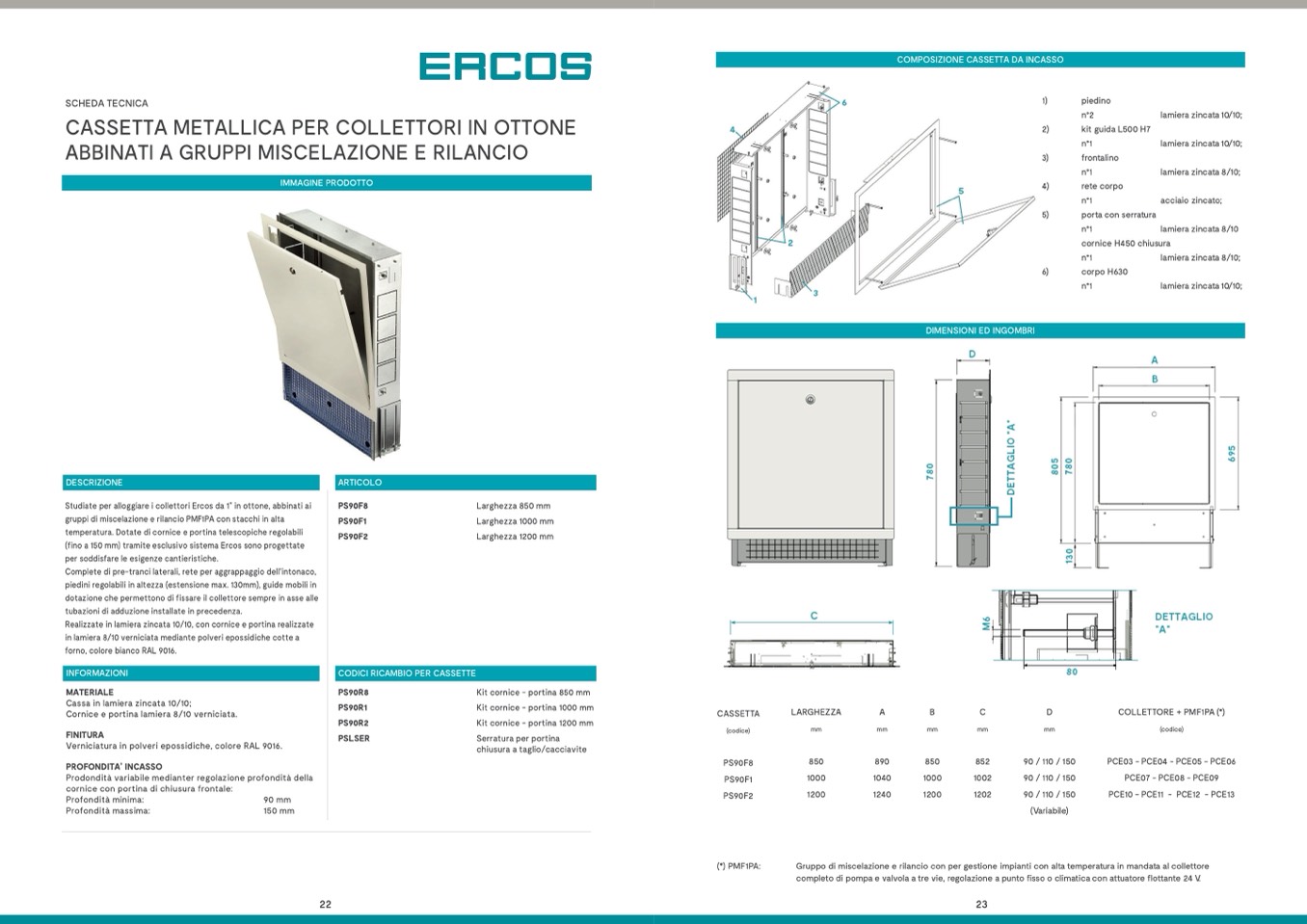

COMPOSIZIONE CASSETTA DA INCASSO

SCHEDA TECNICA

CASSETTA METALLICA PER COLLETTORI IN OTTONE

ABBINATI A GRUPPI MISCELAZIONE E RILANCIO

1)

2)

3)

4)

5)

6)

piedino

n°2

lamiera zincata 10/10;

kit guida L500 H7

n°1

lamiera zincata 10/10;

frontalino

n°1

lamiera zincata 8/10;

rete corpo

n°1

acciaio zincato;

porta con serratura

n°1

lamiera zincata 8/10

cornice H450 chiusura

n°1

lamiera zincata 8/10;

corpo H630

n°1

IMMAGINE PRODOTTO

DIMENSIONI ED INGOMBRI

lamiera zincata 10/10;

DESCRIZIONE

Studiate per alloggiare i collettori Ercos da 1” in ottone, abbinati ai

gruppi di miscelazione e rilancio PMF1PA con stacchi in alta

temperatura. Dotate di cornice e portina telescopiche regolabili

(fino a 150 mm) tramite esclusivo sistema Ercos sono progettate

per soddisfare le esigenze cantieristiche.

Complete di pre-tranci laterali, rete per aggrappaggio dell’intonaco,

piedini regolabili in altezza (estensione max. 130mm), guide mobili in

dotazione che permettono di fissare il collettore sempre in asse alle

tubazioni di adduzione installate in precedenza.

Realizzate in lamiera zincata 10/10, con cornice e portina realizzate

in lamiera 8/10 verniciata mediante polveri epossidiche cotte a

forno, colore bianco RAL 9016.

INFORMAZIONI

MATERIALE

Cassa in lamiera zincata 10/10;

Cornice e portina lamiera 8/10 verniciata.

FINITURA

Verniciatura in polveri epossidiche, colore RAL 9016.

PROFONDITA’ INCASSO

Prodondità variabile medianter regolazione profondità della

cornice con portina di chiusura frontale:

ARTICOLO

PS90F8

PS90F1

PS90F2

CODICI RICAMBIO PER CASSETTE

PS90R8

PS90R1

PS90R2

PSLSER

Larghezza 850 mm

Larghezza 1000 mm

Larghezza 1200 mm

DIMENSIONI / DIMENSION

Profondità minima:

Profondità massima:

90 mm

150 mm

22

23

Kit cornice - portina 850 mm

Kit cornice - portina 1000 mm

Kit cornice - portina 1200 mm

Serratura per portina

chiusura a taglio/cacciavite

CASSETTA

(codice)

PS90F8

PS90F1

PS90F2

(*) PMF1PA:

LARGHEZZA

A

B

C

D

mm

mm

mm

mm

mm

850

890

850

852

90 / 110 / 150

1000

1040

1000

1002

90 / 110 / 150

1200

1240

1200

1202

90 / 110 / 150

(Variabile)

COLLETTORE + PMF1PA (*)

(codice)

PCE03 - PCE04 - PCE05 - PCE06

PCE07 - PCE08 - PCE09

PCE10 - PCE11 - PCE12 - PCE13

Gruppo di miscelazione e rilancio con per gestione impianti con alta temperatura in mandata al collettore

completo di pompa e valvola a tre vie, regolazione a punto fisso o climatica con attuatore flottante 24 V.
