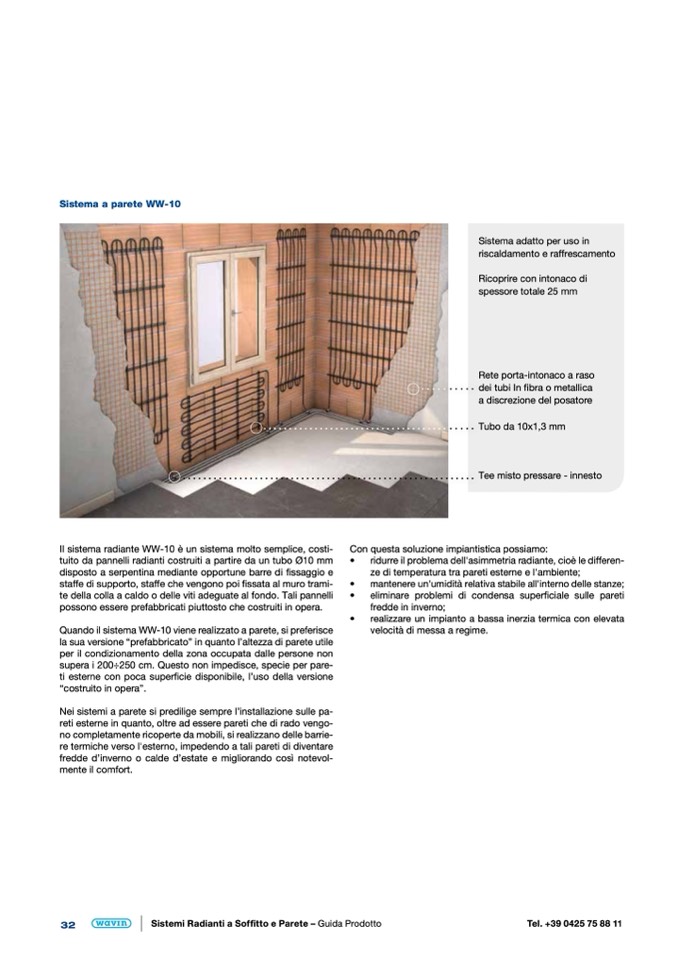

Sistema a parete WW-10

Il sistema radiante WW-10 è un sistema molto semplice, costi-

tuito da pannelli radianti costruiti a partire da un tubo Ø10 mm

disposto a serpentina mediante opportune barre di fissaggio e

staffe di supporto, staffe che vengono poi fissata al muro trami-

te della colla a caldo o delle viti adeguate al fondo. Tali pannelli

possono essere prefabbricati piuttosto che costruiti in opera.

Quando il sistema WW-10 viene realizzato a parete, si preferisce

la sua versione “prefabbricato” in quanto l’altezza di parete utile

per il condizionamento della zona occupata dalle persone non

supera i 200÷250 cm. Questo non impedisce, specie per pare-

ti esterne con poca superficie disponibile, l’uso della versione

“costruito in opera”.

Nei sistemi a parete si predilige sempre l’installazione sulle pa-

reti esterne in quanto, oltre ad essere pareti che di rado vengo-

no completamente ricoperte da mobili, si realizzano delle barrie-

re termiche verso l'esterno, impedendo a tali pareti di diventare

fredde d’inverno o calde d’estate e migliorando così notevol-

mente il comfort.

Sistema adatto per uso in

riscaldamento e raffrescamento

Ricoprire con intonaco di

spessore totale 25 mm

Rete porta-intonaco a raso

dei tubi In fibra o metallica

a discrezione del posatore

Tubo da 10x1,3 mm

Tee misto pressare - innesto

Con questa soluzione impiantistica possiamo:

•

ridurre il problema dell'asimmetria radiante, cioè le differen-

ze di temperatura tra pareti esterne e l'ambiente;

•

mantenere un'umidità relativa stabile all'interno delle stanze;

•

eliminare problemi di condensa superficiale sulle pareti

fredde in inverno;

•

realizzare un impianto a bassa inerzia termica con elevata

velocità di messa a regime.
