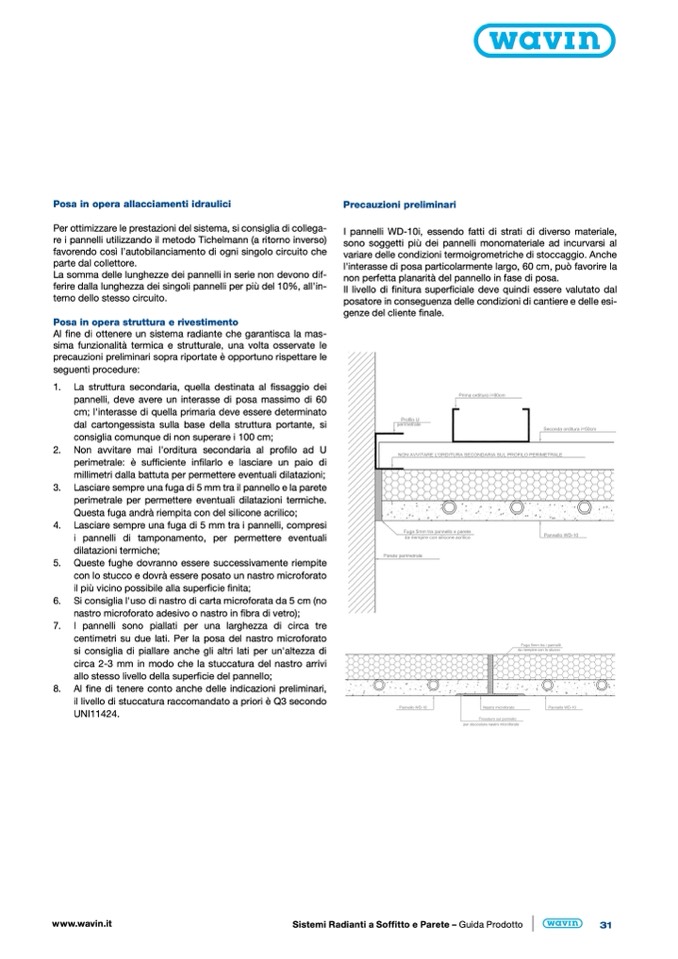

Posa in opera allacciamenti idraulici

Per ottimizzare le prestazioni del sistema, si consiglia di collega-

re i pannelli utilizzando il metodo Tichelmann (a ritorno inverso)

favorendo così l’autobilanciamento di ogni singolo circuito che

parte dal collettore.

La somma delle lunghezze dei pannelli in serie non devono dif-

ferire dalla lunghezza dei singoli pannelli per più del 10%, all'in-

terno dello stesso circuito.

Posa in opera struttura e rivestimento

Al fine di ottenere un sistema radiante che garantisca la mas-

sima funzionalità termica e strutturale, una volta osservate le

precauzioni preliminari sopra riportate è opportuno rispettare le

seguenti procedure:

1. La struttura secondaria, quella destinata al fissaggio dei

pannelli, deve avere un interasse di posa massimo di 60

cm; l'interasse di quella primaria deve essere determinato

dal cartongessista sulla base della struttura portante, si

consiglia comunque di non superare i 100 cm;

2. Non avvitare mai l'orditura secondaria al profilo ad U

perimetrale: è sufficiente infilarlo e lasciare un paio di

millimetri dalla battuta per permettere eventuali dilatazioni;

3. Lasciare sempre una fuga di 5 mm tra il pannello e la parete

perimetrale per permettere eventuali dilatazioni termiche.

Questa fuga andrà riempita con del silicone acrilico;

4. Lasciare sempre una fuga di 5 mm tra i pannelli, compresi

i pannelli di tamponamento, per permettere eventuali

dilatazioni termiche;

5. Queste fughe dovranno essere successivamente riempite

con lo stucco e dovrà essere posato un nastro microforato

il più vicino possibile alla superficie finita;

6. Si consiglia l'uso di nastro di carta microforata da 5 cm (no

nastro microforato adesivo o nastro in fibra di vetro);

7. I pannelli sono piallati per una larghezza di circa tre

centimetri su due lati. Per la posa del nastro microforato

si consiglia di piallare anche gli altri lati per un'altezza di

circa 2-3 mm in modo che la stuccatura del nastro arrivi

allo stesso livello della superficie del pannello;

8. Al fine di tenere conto anche delle indicazioni preliminari,

il livello di stuccatura raccomandato a priori è Q3 secondo

UNI11424.

Precauzioni preliminari

I pannelli WD-10i, essendo fatti di strati di diverso materiale,

sono soggetti più dei pannelli monomateriale ad incurvarsi al

variare delle condizioni termoigrometriche di stoccaggio. Anche

l'interasse di posa particolarmente largo, 60 cm, può favorire la

non perfetta planarità del pannello in fase di posa.

Il livello di finitura superficiale deve quindi essere valutato dal

posatore in conseguenza delle condizioni di cantiere e delle esi-

genze del cliente finale.
