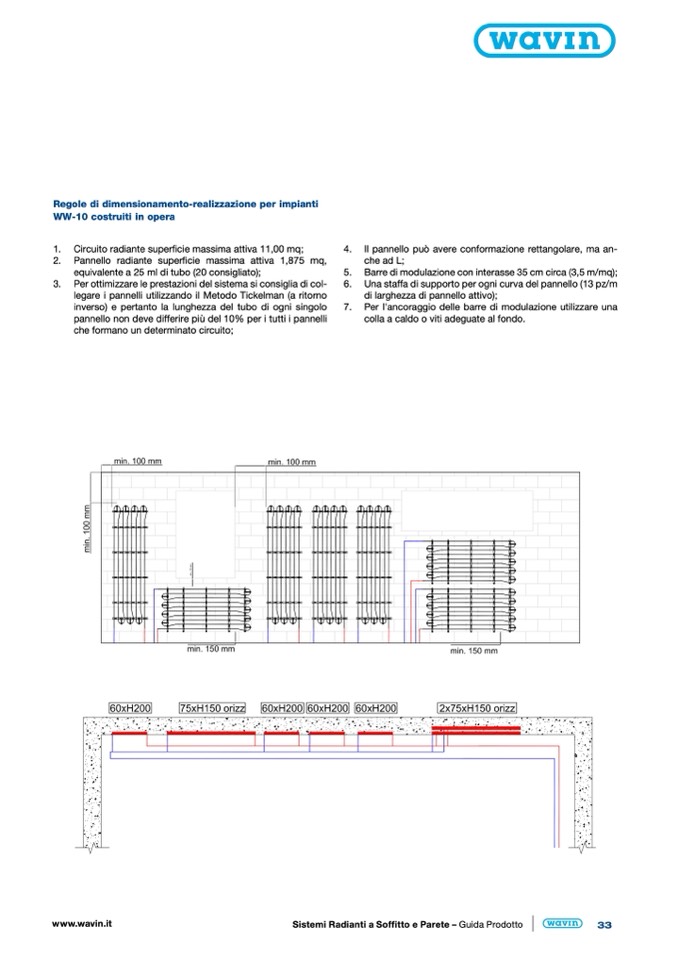

Regole di dimensionamento-realizzazione per impianti

WW-10 costruiti in opera

1. Circuito radiante superficie massima attiva 11,00 mq;

2. Pannello radiante superficie massima attiva 1,875 mq,

equivalente a 25 ml di tubo (20 consigliato);

3. Per ottimizzare le prestazioni del sistema si consiglia di col-

legare i pannelli utilizzando il Metodo Tickelman (a ritorno

inverso) e pertanto la lunghezza del tubo di ogni singolo

pannello non deve differire più del 10% per i tutti i pannelli

che formano un determinato circuito;

4. Il pannello può avere conformazione rettangolare, ma an-

che ad L;

5. Barre di modulazione con interasse 35 cm circa (3,5 m/mq);

6. Una staffa di supporto per ogni curva del pannello (13 pz/m

di larghezza di pannello attivo);

7. Per l'ancoraggio delle barre di modulazione utilizzare una

colla a caldo o viti adeguate al fondo.
