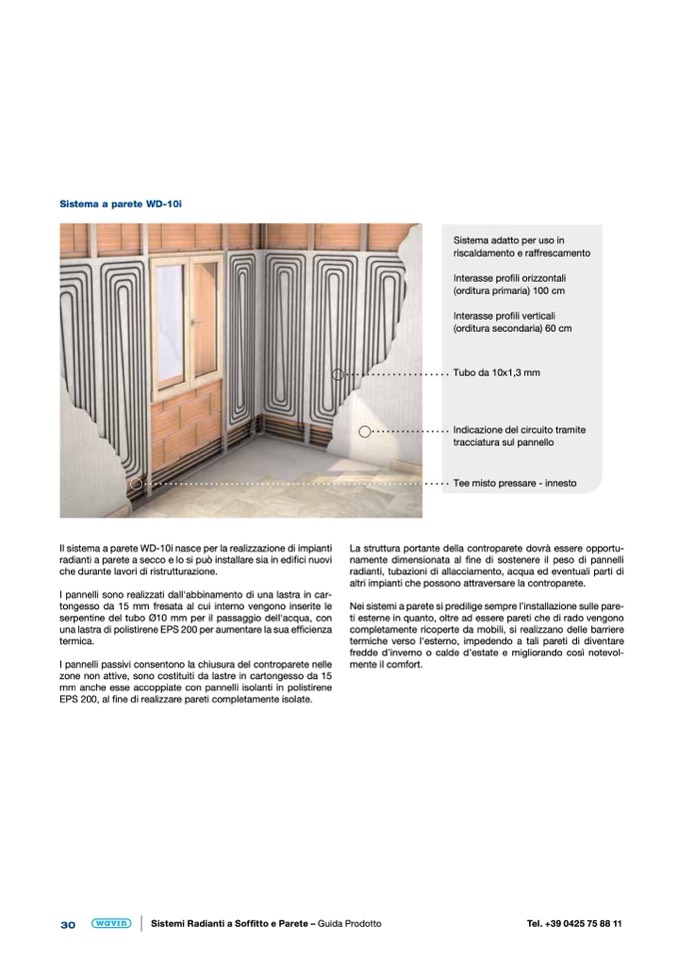

Sistema a parete WD-10i

Il sistema a parete WD-10i nasce per la realizzazione di impianti

radianti a parete a secco e lo si può installare sia in edifici nuovi

che durante lavori di ristrutturazione.

I pannelli sono realizzati dall'abbinamento di una lastra in car-

tongesso da 15 mm fresata al cui interno vengono inserite le

serpentine del tubo Ø10 mm per il passaggio dell'acqua, con

una lastra di polistirene EPS 200 per aumentare la sua efficienza

termica.

I pannelli passivi consentono la chiusura del controparete nelle

zone non attive, sono costituiti da lastre in cartongesso da 15

mm anche esse accoppiate con pannelli isolanti in polistirene

EPS 200, al fine di realizzare pareti completamente isolate.

Sistema adatto per uso in

riscaldamento e raffrescamento

Interasse profili orizzontali

(orditura primaria) 100 cm

Interasse profili verticali

(orditura secondaria) 60 cm

Tubo da 10x1,3 mm

Indicazione del circuito tramite

tracciatura sul pannello

Tee misto pressare - innesto

La struttura portante della controparete dovrà essere opportu-

namente dimensionata al fine di sostenere il peso di pannelli

radianti, tubazioni di allacciamento, acqua ed eventuali parti di

altri impianti che possono attraversare la controparete.

Nei sistemi a parete si predilige sempre l’installazione sulle pare-

ti esterne in quanto, oltre ad essere pareti che di rado vengono

completamente ricoperte da mobili, si realizzano delle barriere

termiche verso l'esterno, impedendo a tali pareti di diventare

fredde d’inverno o calde d’estate e migliorando così notevol-

mente il comfort.
