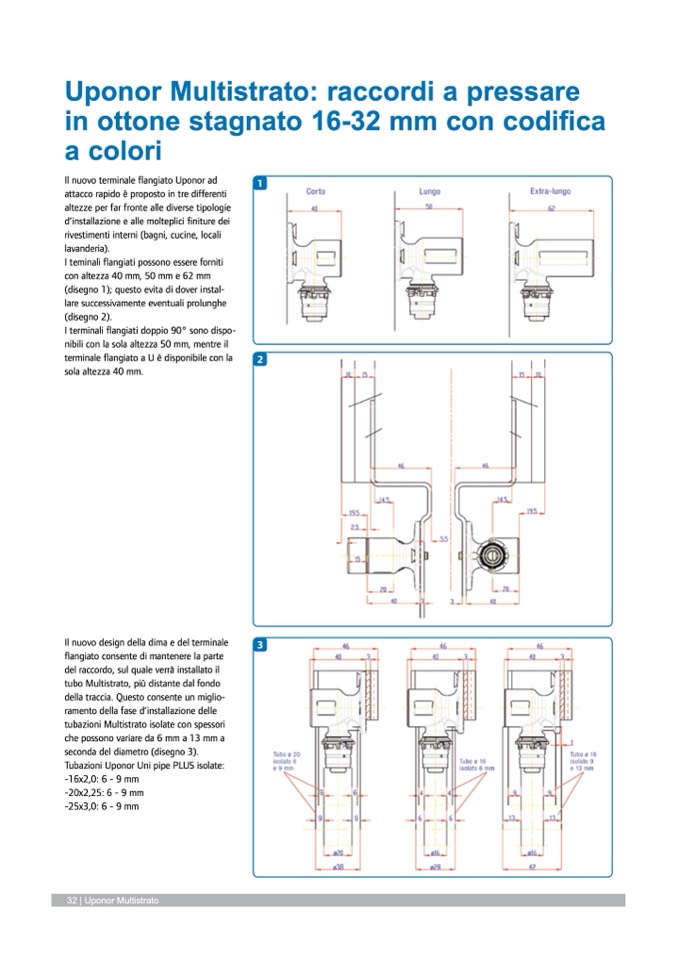

Uponor Multistrato: raccordi a pressare

in ottone stagnato 16-32 mm con codifica

a colori

Il nuovo terminale flangiato Uponor ad

attacco rapido è proposto in tre differenti

altezze per far fronte alle diverse tipologie

d’installazione e alle molteplici finiture dei

rivestimenti interni (bagni, cucine, locali

lavanderia).

I teminali flangiati possono essere forniti

con altezza 40 mm, 50 mm e 62 mm

(disegno 1); questo evita di dover instal-

lare successivamente eventuali prolunghe

(disegno 2).

I terminali flangiati doppio 90° sono dispo-

nibili con la sola altezza 50 mm, mentre il

terminale flangiato a U è disponibile con la

sola altezza 40 mm.

Il nuovo design della dima e del terminale

flangiato consente di mantenere la parte

del raccordo, sul quale verrà installato il

tubo Multistrato, più distante dal fondo

della traccia. Questo consente un miglio-

ramento della fase d’installazione delle

tubazioni Multistrato isolate con spessori

che possono variare da 6 mm a 13 mm a

seconda del diametro (disegno 3).

Tubazioni Uponor Uni pipe PLUS isolate:

-16x2,0: 6 - 9 mm

-20x2,25: 6 - 9 mm

-25x3,0: 6 - 9 mm

1

2

3
